Khay đựng tài liệu chống tĩnh điện là gì?

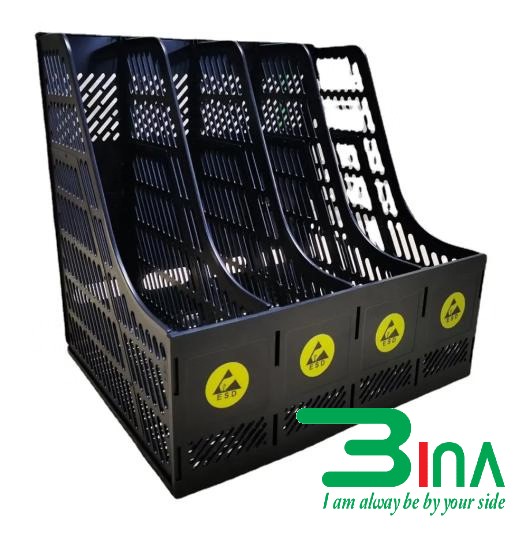

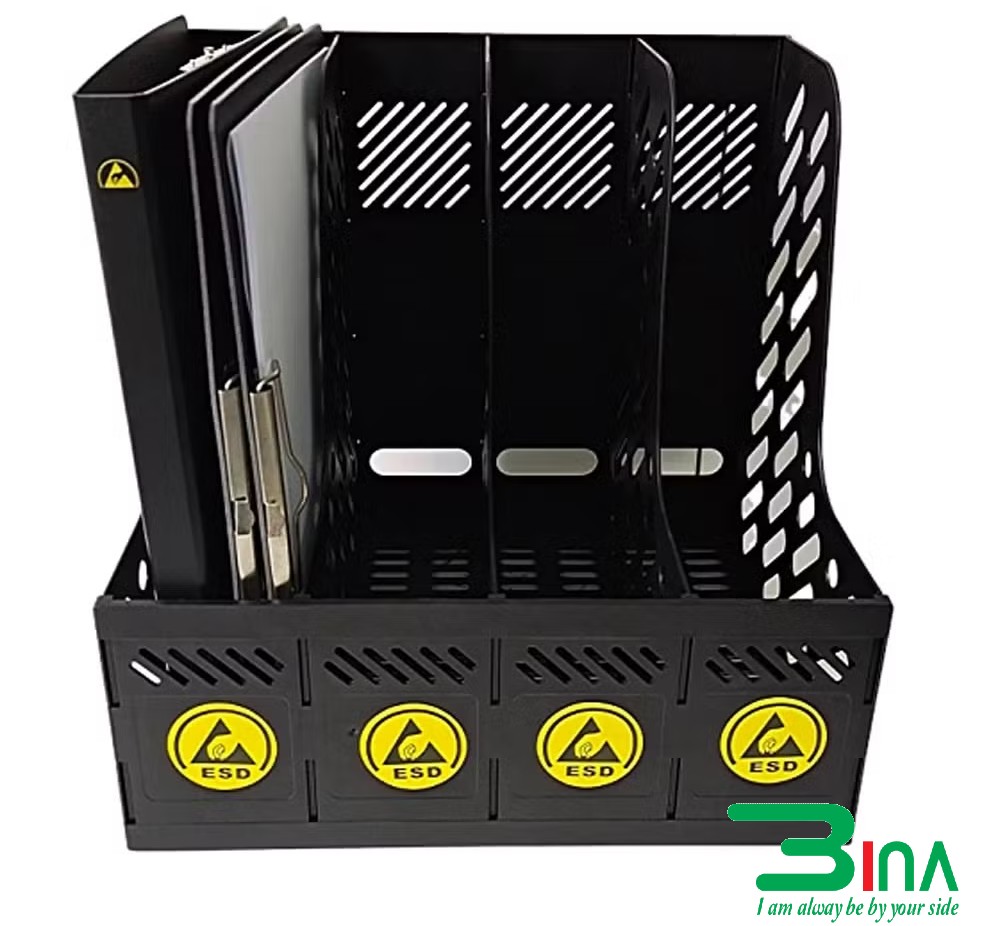

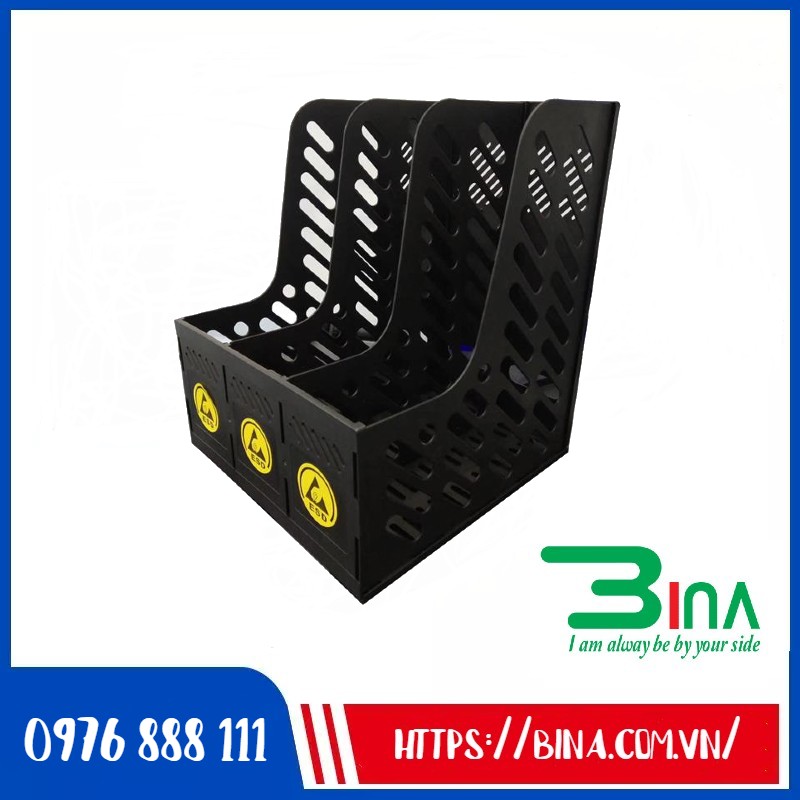

Khay đựng tài liệu chống tĩnh điện (còn được gọi là giá đỡ hồ sơ ESD) là công cụ lưu trữ văn phòng được thiết kế đặc biệt cho phòng sạch, nhà máy điện tử, sản xuất chất bán dẫn và phòng thí nghiệm.

Chúng giúp giải phóng điện tích tĩnh một cách hiệu quả, ngăn ngừa sự tích tụ tĩnh điện và bảo vệ bảng mạch in (PCB) và các linh kiện điện tử chính xác khỏi hư hỏng do tĩnh điện.

Các thông số và tính năng chính:

1.Vật liệu và quy trình: Thường được đúc phun/tạo hình chân không từ nhựa chống tĩnh điện (ESD) chất lượng cao hoặc vật liệu dẫn điện.
2.Điện trở bề mặt: Thường được duy trì trong khoảng từ 10⁶ đến 10⁹ Ω, thiết kế chống tĩnh điện vĩnh viễn.

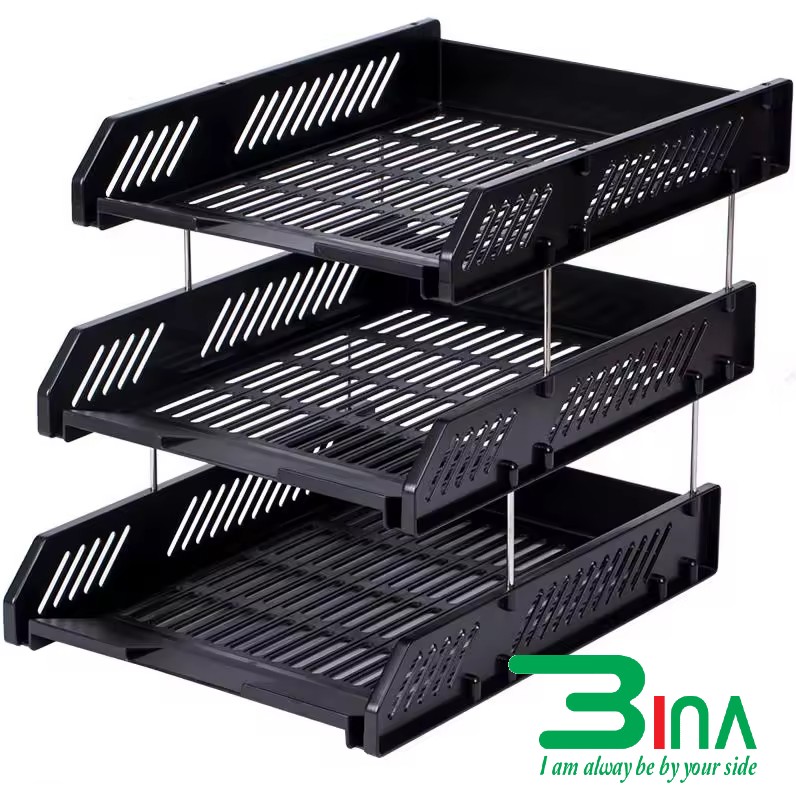

3.Thiết kế cấu trúc: Chủ yếu là thiết kế xếp chồng hoặc kiểu ngăn kéo kích thước A4 (như một lớp, hai lớp hoặc ba lớp), hỗ trợ xếp chồng để tiết kiệm không gian.
4.Điện áp ma sát: Được kiểm soát nghiêm ngặt ở mức <100 V, đảm bảo sự suy giảm tĩnh điện nhanh chóng (thường <1,0 s).
5.Các kịch bản ứng dụng phổ biến: Xưởng lắp ráp SMT, lưu trữ hướng dẫn công việc trong phòng sạch. Luân chuyển vật liệu và bản vẽ trong phòng thí nghiệm điện tử và dây chuyền đóng gói chất bán dẫn.

☞Xem thêm:

Quy trình sản xuất khay đựng tài liệu chống tĩnh điện

Khay đựng tài liệu chống tĩnh điện chủ yếu được sử dụng trong các xưởng điện tử và phòng sạch để lưu trữ các linh kiện nhạy cảm hoặc tài liệu chống tĩnh điện. Nguyên tắc cốt lõi của chúng là đạt được điện trở suất bề mặt từ 10⁶ đến 10¹¹ ôm, nhờ đó nhanh chóng giải phóng điện tích tĩnh. Các quy trình sản xuất chính được chia thành ba phương pháp chính sau:

1. Tạo hình chân không:

Phương pháp xử lý phổ biến nhất, phù hợp với các khay có khối lượng lớn và trọng lượng nhẹ.

1.Trộn vật liệu: Vật liệu cơ bản (thường là nhựa HIPS hoặc PP) được làm nóng chảy đồng đều và trộn với hạt dẫn điện và chất chống tĩnh điện.
2.Ép đùn tấm: Nguyên liệu thô nóng chảy được ép đùn thành tấm nhựa chống tĩnh điện.
3.Tạo hình chân không bằng nhiệt: Tấm cứng được làm nóng và làm mềm, sau đó được hút lên bề mặt của khuôn cụ thể bằng bơm chân không.
4.Làm nguội và tạo hình: Sau khi làm nguội, khay được tháo khuôn, cắt và đục lỗ để thu được khay thành phẩm cuối cùng.

2. Ép phun:

Phù hợp với các khay tấm dày có cấu trúc phức tạp, khả năng chịu tải cao và thành dày.

1.Pha trộn nguyên liệu thô: Nhựa kỹ thuật (như ABS, PC hoặc PEI) được trộn và nghiền nhỏ với sợi carbon dẫn điện hoặc muội than dẫn điện.
2.Ép phun hóa dẻo: Các hạt nhựa được nung nóng và hóa dẻo trong thùng máy ép phun và được bơm vào khoang khuôn khay dưới áp suất cao.
3.Giữ áp suất và làm nguội: Sau khi giữ áp suất và làm nguội để định hình, khay được lấy ra khỏi khuôn. Quá trình này mang lại độ chính xác kích thước cao và độ bền cho khay.

3. Quy trình phủ bề mặt và cán màng:

Đối với khay đựng tài liệu làm từ vật liệu thông thường, các công nghệ bổ sung được sử dụng để tạo cho chúng đặc tính chống tĩnh điện.

1.Lớp phủ lỏng chống tĩnh điện: Một chất lỏng chống tĩnh điện có hàm lượng polymer cao được phun hoặc quét lên bề mặt của khay đã được định hình để tạo thành một lớp dẫn điện chống tĩnh điện.
2.Ép nóng màng chống tĩnh điện: Một màng nhựa PET có lớp phủ chống tĩnh điện được liên kết với bề mặt khay bằng quy trình ép nóng.
