Thiết bị kiểm tra vòng đeo tay, vòng đeo chân, giày chống tĩnh điện, nối đất

Thiết bị kiểm tra vòng đeo tay, vòng đeo chân là gì?

Thiết bị kiểm tra vòng đeo tay tay chống tĩnh điện, dây đeo mắt cá chân, giày và thiết bị nối đất là máy kiểm tra phóng điện tĩnh điện toàn thân (ESD) (hoặc máy kiểm tra kết hợp ESD, máy kiểm tra điện trở toàn thân). Nó đo điện trở tiếp xúc để đảm bảo thiết bị chống tĩnh điện mà người lao động đeo đáp ứng các tiêu chuẩn bảo vệ tĩnh điện, ngăn ngừa phóng điện tĩnh điện làm hỏng các linh kiện điện tử.

☞Đọc thêm:

• 1.Cọc inox chống tĩnh điện
• 2.Tay cầm con lăn dính bụi

Cấu tạo thiết bị kiểm tra vòng đeo tay, vòng đeo chân

Thiết bị kiểm tra vòng tay và vòng chân chủ yếu được sử dụng để đánh giá độ bền kéo, tuổi thọ khóa cài, khả năng chống giả mạo và độ an toàn hóa học/vật lý bề mặt (chẳng hạn như kiểm tra nguy cơ cơ học đối với đồ trang sức trẻ em). Cấu trúc cốt lõi của các thiết bị kiểm tra này thường bao gồm các mô-đun sau:

1. Mô-đun tải trọng cơ học và kiểm tra

• a.Độ bền kéo: Đây là nền tảng kiểm tra cơ học cốt lõi, được thiết kế đặc biệt để kiểm tra khả năng chống gãy của vòng tay, vòng chân và các bộ phận kết nối của chúng.
• b.Hệ thống kẹp: Được trang bị các kẹp trang sức chuyên dụng (chẳng hạn như kẹp vòng và móc) để cố định vòng tay hoặc vòng chân thành vòng mà không gây hư hại.
• c.Cảm biến lực: Được trang bị đồng hồ đo lực đẩy-kéo độ chính xác cao hoặc máy kiểm tra độ bền kéo điện tử (chẳng hạn như Máy kiểm tra trang sức Mecmesin). Cảm biến tác dụng lực kéo với tốc độ không đổi (ví dụ: 1 lbs/giây) cho đến khi đạt tiêu chuẩn an toàn (ví dụ: 15 lbs trong ASTM F2923) hoặc dây chuyền bị đứt.
• d.Cảm biến dịch chuyển/Máy đo độ giãn: Được sử dụng để theo dõi sự biến dạng trong quá trình kéo căng theo thời gian thực.

2. Mô-đun kiểm tra độ bền và khóa cài:

Được sử dụng để mô phỏng việc đóng mở vòng đeo tay và vòng chân trong quá trình sử dụng hàng ngày.

• a.Cánh tay robot/động cơ quay tự động đóng mở: Sử dụng cánh tay robot hoặc cấu trúc khí nén để liên tục đóng mở khóa cài vòng đeo tay, vòng chân hoặc khóa lò xo.
• b.Thiết bị kiểm tra mô-men xoắn: Được sử dụng để kiểm tra ngưỡng biến dạng và hư hỏng của khóa cài vòng đeo tay hoặc mắt xích vòng chân dưới tác động của mô-men xoắn. ​​

3. Mô-đun mô phỏng môi trường và chống phá hoại (dành cho vòng đeo tay và vòng chân định vị/thông minh):

Nếu đối tượng thử nghiệm là vòng đeo tay/vòng chân điện tử điều chỉnh hoặc chống lạc đường, cấu trúc thiết bị sẽ bao gồm mô-đun kiểm tra môi trường và chống phá hoại:

• a.Mô-đun vật liệu mô phỏng con người: Sử dụng silicon sinh học hoặc vật liệu có độ cứng cụ thể để mô phỏng mắt cá chân hoặc cổ tay người, được sử dụng để kiểm tra trạng thái khóa khi đeo.
• b.Bàn thử nghiệm độ bền kéo/chống phá hoại: Được trang bị thiết bị kiểm tra chống cắt và cảm biến ứng suất, kiểm tra xem thiết bị báo động chống tháo rời có thể được kích hoạt ổn định khi dây đeo vòng tay bị kéo mạnh hoặc cố gắng cắt hay không.

4. Thiết bị kiểm tra an toàn và chất độc hại (theo các quy định liên quan như GB 28480, REACH):

Loại thử nghiệm này không làm hư hại cấu trúc vật lý mà kiểm tra chính vật liệu.

• a.Thiết bị mô phỏng thử nghiệm giải phóng niken: Mô phỏng môi trường tiếp xúc với mồ hôi, thu thập chất rò rỉ thông qua bể nước có nhiệt độ không đổi và một thùng chứa chuyên dụng.
• b.Máy quang phổ nguyên tố độc hại: Sử dụng XRF (quang phổ huỳnh quang tia X) để phát hiện sơ bộ không phá hủy các kim loại nặng (chì, cadmium, niken, v.v.).

Các loại thiết bị kiểm tra cốt lõi:

Thiết bị kiểm tra chống tĩnh điện (ESD) (được sử dụng để kiểm tra phóng điện tĩnh điện trên cơ thể người trong sản xuất điện tử và phòng sạch) và thiết bị theo dõi sức khỏe thông minh (được sử dụng để kiểm tra sinh lý vận động và các thông số y tế). Các loại cụ thể như sau:

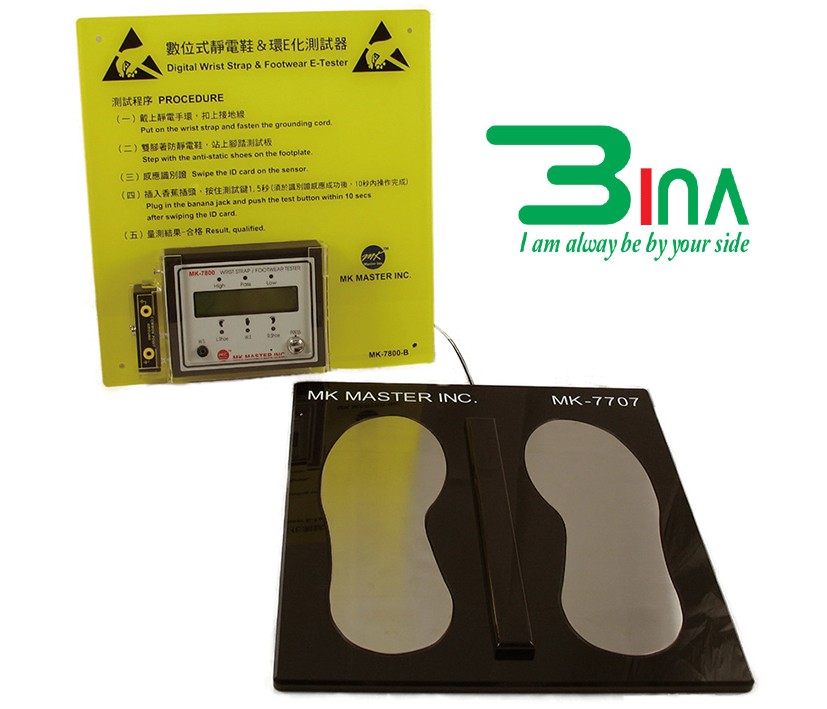

1. Máy kiểm tra phóng điện tĩnh điện toàn thân (Máy kiểm tra kết hợp ESD)

• a.Chức năng: Được sử dụng để kiểm tra đồng thời hoặc riêng biệt điện trở hệ thống của dây đeo cổ tay chống tĩnh điện, giày chống tĩnh điện, dây đeo mắt cá chân và miếng đệm nối đất gót chân.
• b.Đặc điểm: Thường có các phiên bản kiểm tra một chân và hai chân, cung cấp màn hình hiển thị giá trị điện trở trực quan (chẳng hạn như đèn báo đạt/không đạt hoặc màn hình kỹ thuật số).
• c.Ứng dụng: Thiết bị thường được đặt làm trạm kiểm tra độc lập ở lối vào các xưởng hoặc phòng sạch. Các mẫu cao cấp có thể được liên kết với hệ thống kiểm soát ra vào (cổng xoay/cổng cánh), cho phép vào khu vực chống tĩnh điện (EPA) chỉ sau khi vượt qua bài kiểm tra.

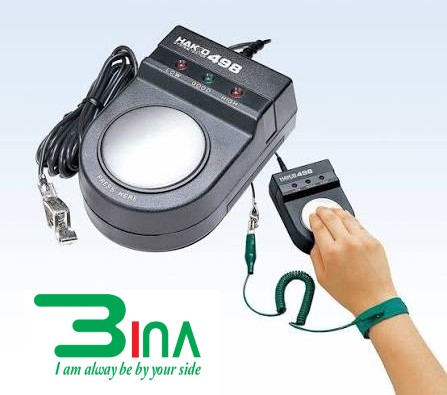

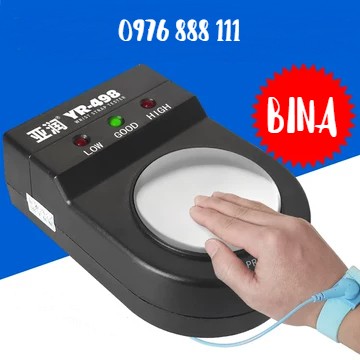

2. Chức năng kiểm tra dây đeo cổ tay cầm tay/để bàn:

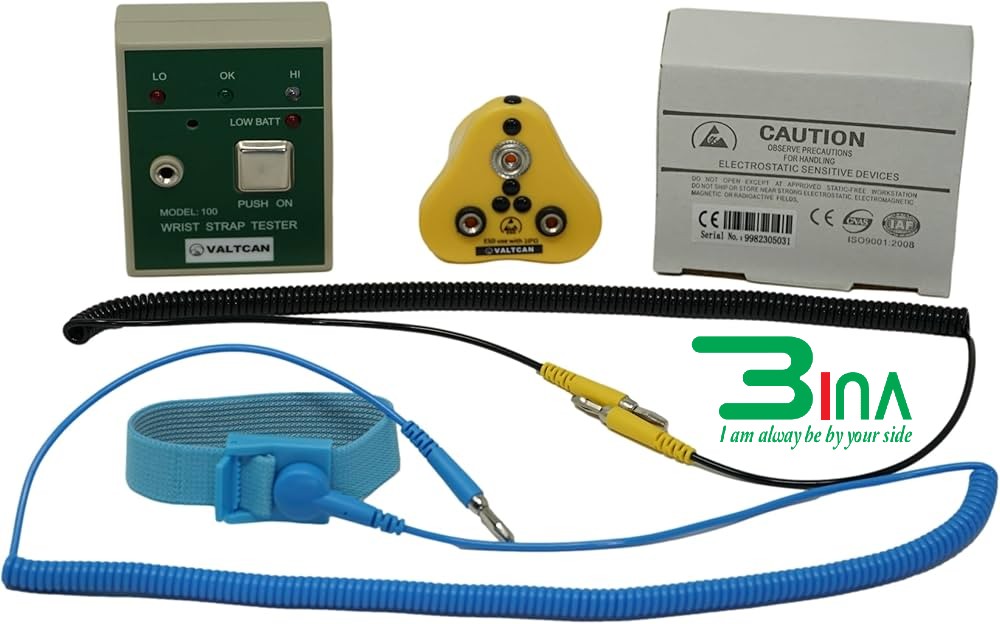

• a.Được thiết kế đặc biệt để kiểm tra nhanh chức năng và độ liên tục của vòng đeo tay một dây hoặc hai dây.
• b.Đặc điểm: Kích thước nhỏ gọn, thường được cấp nguồn bằng pin 9V hoặc bộ chuyển đổi nguồn, dễ mang theo, lý tưởng cho việc kiểm tra hàng ngày tại bàn làm việc.

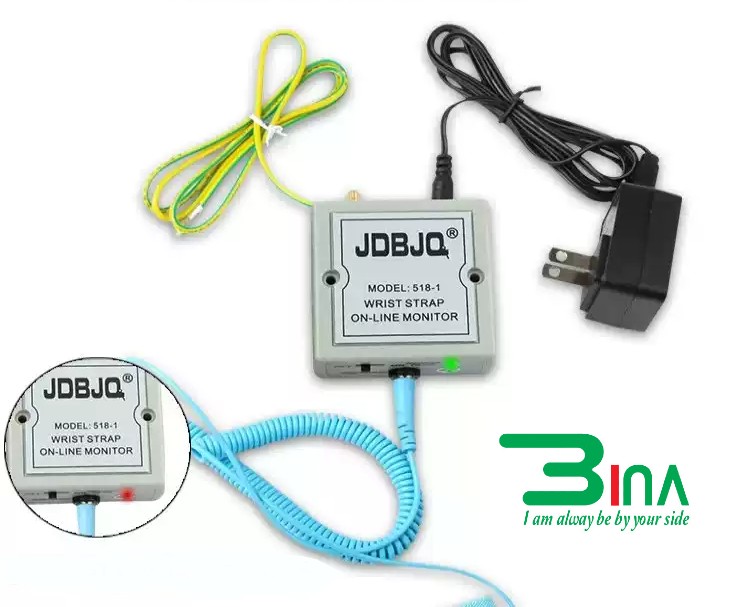

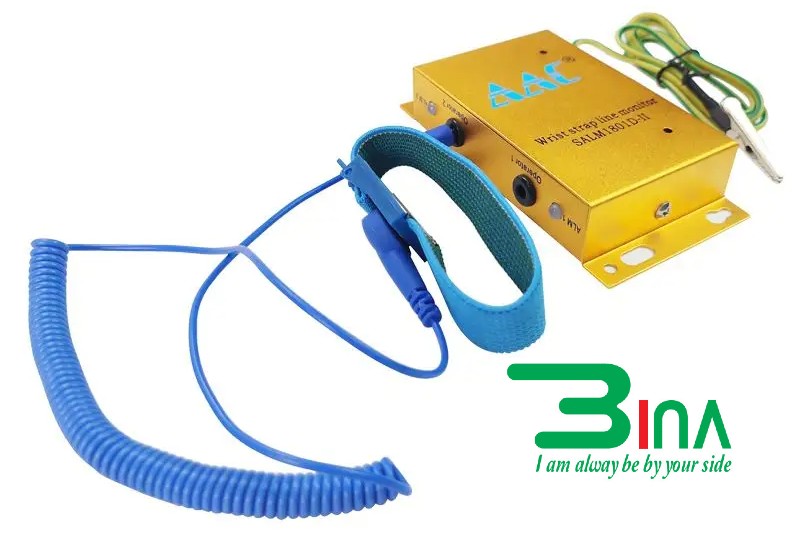

3. Chức năng giám sát trực tuyến liên tục dây đeo cổ tay/giày:

• a.Giám sát thời gian thực, không gián đoạn tính toàn vẹn của mạch nối đất của dây đeo cổ tay hoặc giày.
• b.Đặc điểm: Ngay lập tức kích hoạt báo động bằng âm thanh và hình ảnh khi dây đeo cổ tay bị đứt, lỏng hoặc điện trở tĩnh điện của cơ thể người bất thường, cung cấp khả năng bảo vệ chủ động vượt trội so với các kiểm tra hàng ngày truyền thống. Tiêu chuẩn kiểm tra và phạm vi chấp nhận được theo các tiêu chuẩn ngành như ANSI/ESD S1.1 và IEC 61340, phạm vi điện trở chấp nhận được cho các thiết bị này thường nằm trong các phạm vi sau: Hệ thống vòng đeo tay: 750 kΩ đến 35 MΩ. Dây đeo giày/mắt cá chân, vòng đeo chân chống tĩnh điện: 750 kΩ đến 100 MΩ (hoặc lên đến 10⁹Ω).

Ứng dụng thiết bị kiểm tra vòng đeo tay, vòng đeo chân

“Thiết bị kiểm tra vòng đeo tay và vòng đeo mắt cá chân” thường đề cập đến hai loại thiết bị rất khác nhau: Máy kiểm tra vòng đeo tay/vòng đeo mắt cá chân chống tĩnh điện (ESD): được sử dụng trong ngành sản xuất điện tử để kiểm tra xem vòng đeo tay và vòng đeo mắt cá chân chống tĩnh điện có thể xả điện tích tĩnh từ cơ thể người một cách hiệu quả hay không. Thiết bị giám sát điện tử pháp lý/y tế: chẳng hạn như thiết bị theo dõi GPS hoặc vòng đeo tay giám sát nồng độ cồn. Để cung cấp cho bạn thông tin cần thiết nhất, phần sau đây sẽ giới thiệu chi tiết về hai loại thiết bị kiểm tra này:

1. Máy kiểm tra vòng đeo tay và vòng đeo mắt cá chân chống tĩnh điện (ESD)

Trong sản xuất điện tử chính xác, phòng sạch và phòng thí nghiệm, để ngăn chặn điện tích tĩnh làm hỏng các linh kiện điện tử nhạy cảm, công nhân phải đeo vòng đeo tay hoặc vòng đeo mắt cá chân chống tĩnh điện và hiệu suất của chúng được kiểm chứng bằng các máy kiểm tra chuyên dụng.

• a.Nguyên tắc kiểm tra: Máy kiểm tra đo điện trở giữa vòng đeo tay (hoặc vòng đeo mắt cá chân) được nối với cơ thể người và dây nối đất. Theo các tiêu chuẩn công nghiệp quốc tế (chẳng hạn như ANSI/ESD S1.1-2021), giá trị điện trở thường cần được duy trì trong khoảng từ 750 kΩ đến 35 MΩ.

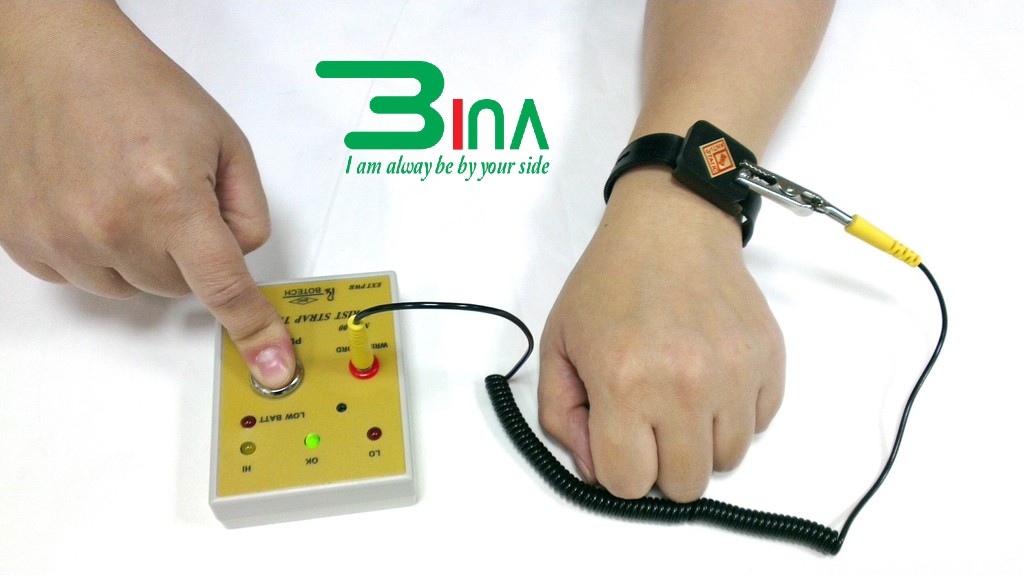

• b.Chức năng thiết bị: Hầu hết các thiết bị kiểm tra toàn diện đều hỗ trợ kiểm tra đồng thời vòng đeo tay một/hai dây và giày chống tĩnh điện. Trong quá trình kiểm tra, người vận hành đeo vòng đeo tay, cắm vào ổ cắm và nhấn bảng điều khiển. Thiết bị cung cấp phản hồi trực quan thông qua đèn xanh (đạt) hoặc đèn đỏ (không đạt).
• c.Kịch bản ứng dụng: Khu vực kiểm soát chống tĩnh điện (EPA) như nhà máy điện tử, dây chuyền sản xuất chất bán dẫn và trạm sửa chữa công nghệ cao.

2. Vòng đeo mắt cá chân giám sát điện tử tư pháp/Vòng đeo theo dõi sức khỏe:

Được sử dụng để theo dõi phạm vi hoạt động hoặc các chỉ số sinh lý của cá nhân trong thời gian tạm tha tư pháp, quản thúc tại gia hoặc nghiên cứu y tế cụ thể.

• a.Theo dõi tư pháp/nhà tù: Thiết bị theo dõi GPS chống giả mạo được đeo ở mắt cá chân với dây đeo gia cố bằng thép không gỉ tích hợp. Nếu dây đeo bị cắt hoặc tháo rời một cách thô bạo, báo động sẽ được kích hoạt ngay lập tức và gửi đến trung tâm giám sát. Một số thiết bị cũng bao gồm chức năng theo dõi nồng độ cồn trong mồ hôi liên tục để kiểm tra xem người đeo có uống rượu hay không.
• b.Kiểm tra y sinh/cơ sinh học: Được sử dụng để phân tích dáng đi của con người, phục hồi chức năng khớp (như cứng khớp mắt cá chân), hoặc thu thập dữ liệu về cảm xúc và sinh lý như độ dẫn điện của da và nhịp tim.
