Giày chống tĩnh điện ESD là gì?

Giày chống tĩnh điện ESD là gì?

Giày chống tĩnh điện ESD được sử dụng trong các nhà máy sản xuất của ngành vi điện tử như thiết bị bán dẫn điện tử, máy tính điện tử, thiết bị điện tử truyền thông, mạch tích hợp. Là loại giày lao động được các phòng thí nghiệm tiên tiến mang để giảm thiểu hoặc loại bỏ các nguy cơ của tĩnh điện.

Giày chống tĩnh điện có thể dẫn tĩnh điện từ cơ thể người xuống đất, từ đó triệt tiêu tĩnh điện của cơ thể người, đồng thời có tác dụng triệt tiêu bụi do người đi lại trong phòng sạch tạo ra. Giày chống tĩnh điện, dép chống tĩnh điện sam sung phù hợp cho các xưởng sạch, phòng thí nghiệm…của các nhà máy dược phẩm, nhà máy thực phẩm, nhà máy điện tử.

Giày chống tĩnh điện được làm từ chất liệu PU hoặc PVC, là chất liệu tản nhiệt, đế được làm bằng chất liệu chống tĩnh điện chống trơn trượt, không chỉ có khả năng thấm hút mồ hôi, khử mùi mà còn chống trơn trượt và chống chức năng tĩnh. Nó được hình thành tích hợp với phần trên và sau đó được gia cố trên dòng. Giày chống tĩnh điện có thể làm rò rỉ tĩnh điện một cách hiệu quả, nhưng chúng phải được sử dụng cùng với quần áo chống tĩnh điện (lót chống tĩnh điện và tất chống tĩnh điện) và sàn chống tĩnh điện để tạo thành một hệ thống chống tĩnh điện hoàn chỉnh, thích hợp cho những công việc khắc nghiệt. môi trường nhạy cảm với tĩnh điện.

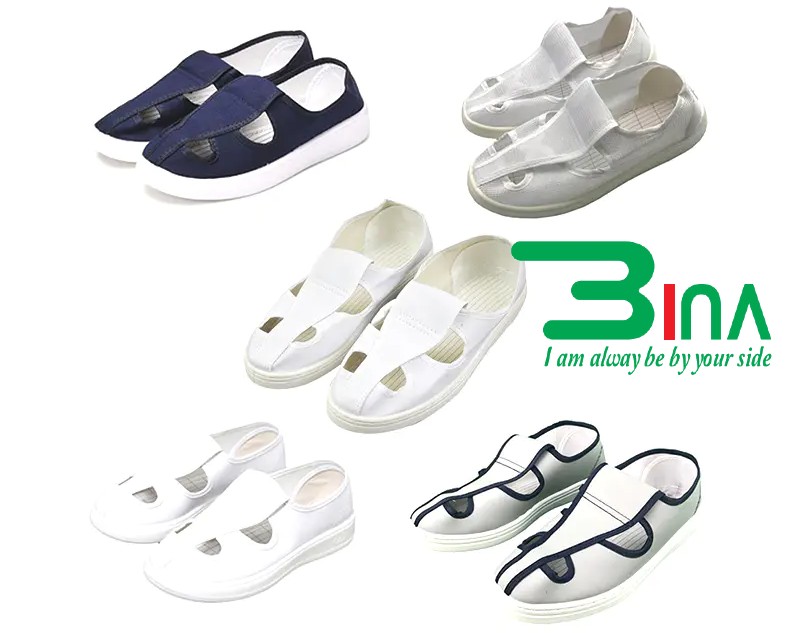

Phân loại giày phòng sạch tĩnh điện

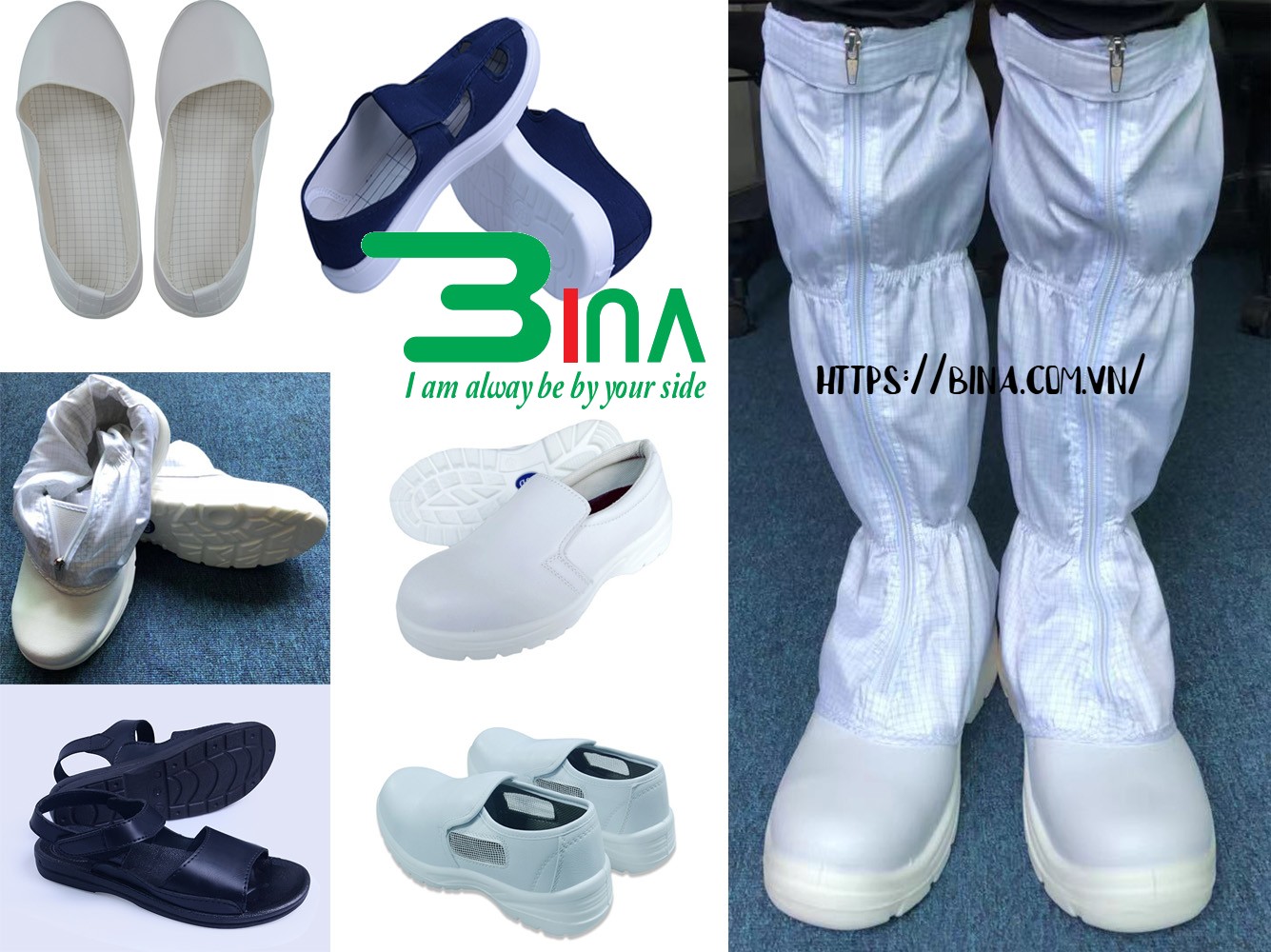

Các kiểu giày chống tĩnh điện về cơ bản có thể được chia thành:

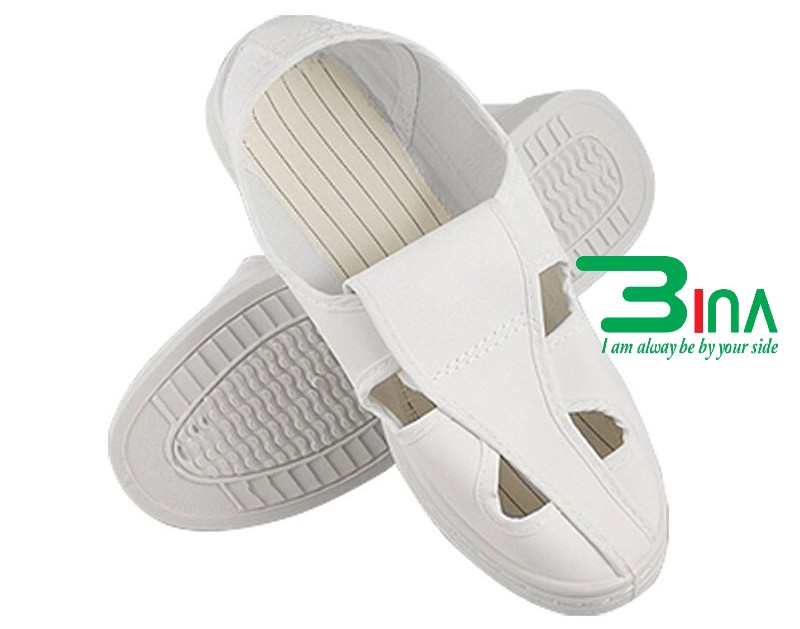

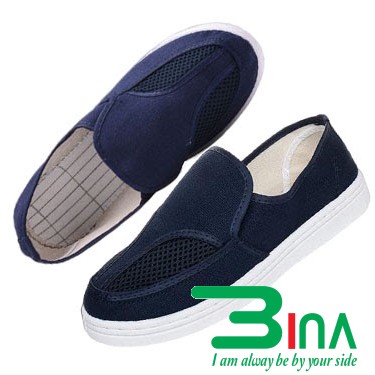

• ✓Giày thấp cổ: giày buộc dây (giày full-top), giày lỗ (mắt), giày lưới (mặt), mũi giày thép
• ✓Giày bốt: giày đế mềm, giày đế cứng

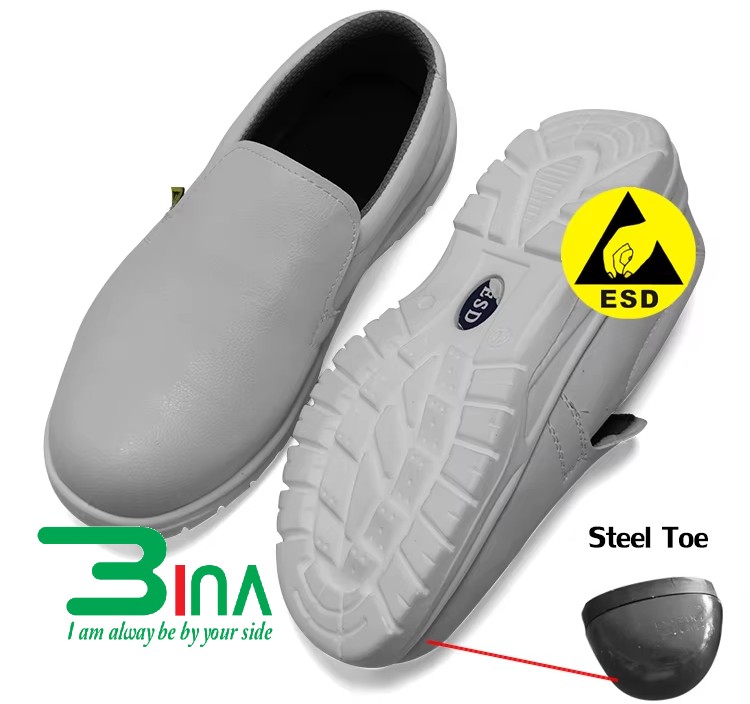

• ✓Giày chống va đập: giày mũi thép.

Ứng dụng giày chống tĩnh điện ESD

Giày chống tĩnh điện hoặc giày ESD giúp loại bỏ tĩnh điện từ người vận hành xuống đất. Người vận hành thực hiện các thao tác đứng hoặc phải di chuyển xung quanh sàn xưởng của nhà máy. Giày ESD phải được sử dụng kết hợp với sàn an toàn ESD.

Để sản xuất giày chất lượng cao sử dụng vật liệu PVC / PU đã được kiểm tra chất lượng nguồn nhiên liệu. Giày ESD của chúng tôi tương thích với cả ESD và Cleanroom với mức giá rất phải chăng. Lựa chọn lý tưởng cho các ngành sản xuất và phòng thí nghiệm trong ngành điện tử, semicon, ổ đĩa cứng và dược phẩm.

• 1. Giày chống tĩnh điện là giày bảo hộ loại bỏ tĩnh điện của cơ thể người và chống điện giật dưới 250V, sản phẩm này được sản xuất theo tiêu chuẩn GB4385-1995.
• 2. Nó chủ yếu phù hợp cho tất cả những nơi có nguy cơ tĩnh điện (chẳng hạn như dầu khí, hóa chất, than đá, in ấn, cao su, y tế, thanh lọc, điện tử, v.v.)
• 3. Giày chống tĩnh điện và giày dẫn điện không nên đi đồng thời với tất len ​​dày cách nhiệt và có lót cách điện, không được dùng giày chống tĩnh điện làm giày cách điện.
• 4. Nơi sử dụng giày chống tĩnh điện nên là nền chống tĩnh điện, nơi sử dụng giày dẫn điện phải là đất dẫn điện để đạt được hiệu quả chống tĩnh điện hoặc dẫn điện tốt.
• 5. Giày chống tĩnh điện nên được sử dụng cùng với quần áo chống tĩnh điện Chú ý đến các sản phẩm sạch, không thấm nước và chống ẩm.
• 6. Nói chung, kiểm tra độ bền phải được thực hiện không quá 200 giờ trong suốt quá trình mang, nếu điện trở không nằm trong phạm vi quy định thì không thể sử dụng làm giày da chống tĩnh điện. Giày chống tĩnh điện yêu cầu điện trở từ 100K ohm đến 1000M ohm.

Giày chống tĩnh điện hoạt động như thế nào?

• 1.Khi người vận hành trong giày chống tĩnh điện làm việc hoặc đi bộ. Các điện tích tĩnh tích tụ khi cơ thể phóng điện xuống đất bởi đế dẫn điện, vải lót và sàn nối đất. Nếu bạn làm việc với điện, bạn có thể tiếp xúc với điện áp. Giày ESD có khả năng bảo vệ khỏi các cú sốc điện.
• 2.Giày của bạn phải có điện trở để ngăn quá trình điện đi qua cơ thể bạn. Giày có khả năng ngăn chặn quá trình tích điện bằng cách chuyển hướng nhanh.
• 3.Giày dép phân tán tĩnh điện (ESD) là nhu cầu cần thiết cho những người làm việc. Thiết bị máy tính và các thiết bị có mạch điện tiên tiến khác hàng ngày. Hoặc những cá nhân phải tiếp xúc liên tục với các chất dễ gây phóng điện không kiểm soát được. Nơi có khả năng xảy ra hỏa hoạn hoặc nổ.
• 4.Giày ESD (ElectroStatic Dissipative) có điện trở từ 0,1 đến 100 (MΩ). Giày ESD được đảm bảo có điện trở cực thấp trong bất kỳ điều kiện nào để ngăn chặn sự tích điện mạnh.

Cách kiểm tra giày phòng sạch tĩnh điện

1.Dụng cụ kiểm tra:

• A. Nguồn điện của dụng cụ thử nghiệm có thể tạo ra điện áp một chiều 100V ± 2V. Kết quả đo có thể chính xác trong khoảng 5% và nó có thể đảm bảo rằng năng lượng tiêu thụ trên mẫu thử nghiệm không quá 3W. Độ chính xác của vôn kế và ampe kế của dụng cụ là 2,5, và phạm vi có thể đáp ứng các yêu cầu đo lường.
• B. Bên trong điện cực được cấu tạo bởi các viên bi thép có tổng khối lượng là 4KG và đường kính là 5MM. Và phải được xử lý chống oxy hóa trước khi sử dụng.
• C. Điện cực ngoài là một tấm đồng. Phải tiến hành xử lý chống oxy hóa trước khi sử dụng, và làm sạch bằng etanol.

2.Chuẩn bị mẫu thử

Làm sạch bề mặt của đế giày đã thử nghiệm bằng etanol. Giặt đế giày bằng nước cất và sấy khô theo điều kiện quy định. Không được sử dụng các chất hữu cơ sẽ ăn mòn và làm phồng đế giày để làm sạch. Bề mặt đế giày không được mài mòn, phải đặt lớp dẫn điện có diện tích 180 * 40MM lên đế giày đã được làm sạch và làm khô trong điều kiện môi trường quy định.

Thiết bị đo điện trở của lớp phủ dẫn điện gồm ba trụ kim loại dẫn điện, bán kính đỉnh của trụ kim loại là 3MM ± 2MM. Trong số đó, ba trụ hai bên cách nhau 35mm ± 0,2mm. Và được kết nối bằng dây kim loại. Trụ thứ ba cách điểm giữa của hai trụ còn lại là 160MM ± 5MM và được cách nhiệt với hai trụ kia.

Đặt đôi giày được phủ lớp dẫn điện lên cột kim loại đã chỉ định. Phần bàn chân trước của giày nên đặt trên hai trụ cách nhau 35mm và phần gót nên đặt trên trụ thứ 3. Cả ba trụ phải tiếp xúc với lớp phủ dẫn điện. Sau đó dùng dụng cụ thí nghiệm quy định để đo điện trở giữa ba trụ hai bên và trụ thứ 3. Kết quả đo nguyên lý của mạch đo được điện trở phải nhỏ hơn 1KΩ.

3. Điều kiện thử nghiệm đối với giày phòng sạch chống tĩnh điện

Yêu cầu môi trường: nhiệt độ 20 ℃ ± 2 ℃; độ ẩm tương đối: 30% ± 3%.

• A. Đặt mẫu thử trong điều kiện môi trường quy định hơn 24 giờ.
• B. Nếu không thể thực hiện phép thử trong môi trường quy định thì phải hoàn thành thử nghiệm trong vòng 5 phút sau khi lấy mẫu thử ra khỏi môi trường.

Thứ tư, các bước kiểm tra giày chống tĩnh điện

Đổ bi thép vào giày thử nghiệm theo yêu cầu (nếu chiều cao bên trên không đủ và không lắp được tất cả bi thép dẫn điện thì có thể sử dụng vật liệu cách điện để tăng chiều cao của bên trên). Đặt mẫu thử nghiệm của quả cầu thép đã lắp đặt trên điện cực bên ngoài được chỉ định và kết nối nguồn điện một chiều được chỉ định giữa điện cực bên trong và bên ngoài trong 1 min. Nguyên lý của mạch đo, ghi lại hoặc tính toán giá trị điện áp và giá trị dòng điện sau thời gian xác định.

Hướng dẫn cách sử dụng giày chống tĩnh điện

• ✓Giày chống tĩnh điện và giày dẫn điện không được đi đồng thời với tất len ​​dày cách nhiệt và có lót cách điện, không được dùng giày chống tĩnh điện làm giày cách điện.
• ✓Nơi sử dụng giày chống tĩnh điện phải là nền đất chống tĩnh điện, nơi sử dụng giày dẫn điện phải là nền đất có thể dẫn điện để đạt chất lượng tốt.
• ✓Giày chống tĩnh điện nên được sử dụng cùng với quần áo chống tĩnh điện. Chú ý chọn các sản phẩm sạch, không thấm nước và chống ẩm.
• ✓Nói chung, kiểm tra độ bền phải được thực hiện một lần trong vòng 200 giờ trong suốt quá trình đeo.
• ✓Không nên đi giày chống tĩnh điện đồng thời với tất len ​​dày cách nhiệt và có lót cách điện, không được dùng giày chống tĩnh điện làm giày cách nhiệt.
• ✓Nơi sử dụng giày chống tĩnh điện phải là nền đất chống tĩnh điện và nơi sử dụng giày dẫn điện phải là mặt đất có thể dẫn điện.
• ✓Nên sử dụng giày chống tĩnh điện cùng với quần áo chống tĩnh điện. Chú ý đến độ sạch sẽ, chống thấm nước và chống ẩm của sản phẩm

Yêu cầu kỹ thuật giày chống tĩnh điện

Giày đế cao su chống tĩnh điện

Giày cao su chống tĩnh điện chủ yếu được sử dụng ở những nơi có thể gây cháy, nổ do tĩnh điện trên cơ thể người (ví dụ, một số nơi trong ngành cao su, hóa chất, in ấn, y tế, điện tử và các ngành công nghiệp khác). Đồng thời cũng tránh được các sự cố chập điện, cháy nổ do thiết bị điện dưới 250V vô tình gây ra.

Không được mang giày có đế cao su chống tĩnh điện cho người lao động có nguy cơ bị điện giật khi bảo dưỡng thiết bị điện hoặc thao tác với thiết bị điện cao áp.

Các chỉ số hoạt động, chỉ số hiệu suất điện

• ✓Trong quá trình mang giày, phép đo phải được thực hiện theo GB4386-84 “Phương pháp đo giá trị điện trở của giày có đế cao su chống tĩnh điện và giày có đế bằng cao su dẫn điện”. Điện trở của đế giày bằng cao su chống tĩnh điện phải nằm trong khoảng từ 0,5 × 10 ^ 5Ω đến 1,0 × 10 ^ 8Ω.
• ✓Các yêu cầu tính năng khác của giày đế cao su chống tĩnh điện và giày đế cao su dẫn điện phải đáp ứng các tiêu chuẩn quốc gia và yêu cầu kỹ thuật của loại giày tương ứng.
• ✓Khi thiết kế kết cấu của giày đế cao su chống tĩnh điện và giày đế cao su dẫn điện và lựa chọn vật liệu, phải xem lực cản của đáy giày thay đổi đến mức tối thiểu dưới tác động của mài mòn và ô nhiễm.
• ✓Giày đế cao su chống tĩnh điện và giày đế cao su dẫn điện có yêu cầu đặc biệt (ví dụ, chống axit, kiềm, dầu, v.v.) cũng phải đáp ứng các tiêu chuẩn kỹ thuật tương ứng.
• ✓Để đảm bảo tác dụng khử tĩnh điện trên cơ thể người, khi đi giày đế cao su chống tĩnh điện, điện trở của mặt đất không được lớn hơn 1,0 × 10 ^ 8Ω; khi đi giày đế cao su dẫn điện, điện trở của mặt đất không được lớn hơn 1,5 × 10 ^ 5Ω.
• ✓Trong quá trình mang giày, đế giày cao su chống tĩnh điện và đế giày cao su dẫn điện không được dính các tạp chất cách điện.
• ✓Trong quá trình đi giày, chú ý tránh đi tất dày có chất liệu cách nhiệt hoặc len dày, đồng thời có lót đế cách nhiệt.

Kiến thức về giày chống tĩnh điện

• 1. Giày dẫn điện và giày chống tĩnh điện có chức năng giống nhau, đó là đều có thể khử tĩnh điện của cơ thể người.
• 2. Giày dẫn điện và giày chống tĩnh điện cần được bảo dưỡng sau khi sử dụng, sau một thời gian sử dụng cần tiến hành kiểm tra giá trị điện trở của giày, nếu kiểm tra không đạt tiêu chuẩn thì không sử dụng được nữa và cần phải cập nhật kịp thời.

Giày chống tĩnh điện và giày dẫn điện là hai loại giày bảo hộ có chức năng khác nhau.

• 1. Giày chống tĩnh điện nên được sử dụng cùng với quần áo chống tĩnh điện, có thể ngăn ngừa tĩnh điện hiệu quả.
• 2. Khi đi giày dẫn điện và giày chống tĩnh điện không được dùng lót cách điện, chức năng của hai loại giày bảo hộ này không thể trùng khớp với nhau.
• 3. Giày chống tĩnh điện có thể chống điện giật dưới 250V, trong khi giày dẫn điện không được sử dụng ở những nơi có điện giật.
• 4. Giày chống tĩnh điện không được dùng làm giày cách điện.
• 5. Môi trường sử dụng của giày dẫn điện và giày chống tĩnh điện là khác nhau, nơi sử dụng của giày chống tĩnh điện là mặt đất chống tĩnh điện và nơi sử dụng của giày dẫn điện là mặt đất dẫn điện.

Sự khác biệt giày phòng sạch tĩnh điện từ nguyên liệu PU và PVC

Giày chống tĩnh điện (ESD) dùng trong phòng sạch được làm từ PU (Polyurethane) và PVC (Polyvinyl Chloride) chủ yếu khác nhau về độ thoải mái, độ bền và cách sử dụng. PU là một chất liệu tổng hợp mềm hơn, linh hoạt hơn, lý tưởng cho sự thoải mái cả ngày, trong khi PVC là một loại nhựa cứng, có độ bền cao, được ưa chuộng cho các ứng dụng nặng, tiết kiệm chi phí.

Giày phòng sạch PU (Polyurethane)

• 1.Chất liệu & Cấu trúc: Được làm từ chất liệu tổng hợp mềm hơn, giống như da với đế PU, giúp giày có độ dẻo cao.
• 2.Thoải mái & Độ bền: Nhẹ hơn, rất thoáng khí và mang lại khả năng đệm tốt hơn, giảm đáng kể sự mệt mỏi cho người lao động trong các ca làm việc dài.
• 3.Hiệu suất phòng sạch: Tạo ra mức độ hạt rất thấp, lý tưởng cho môi trường vô trùng nghiêm ngặt.
• 4.Độ bền: Chống thủy phân, nhưng có thể bị xuống cấp nhanh hơn nếu tiếp xúc với nhiệt độ cực cao hoặc độ ẩm liên tục.

Giày phòng sạch PVC (Polyvinyl Chloride)

• 1.Chất liệu & Cấu trúc: Được làm từ hợp chất nhựa nhiều lớp, đặc hơn.
• 2.Thoải mái & Độ bền: Có xu hướng cứng hơn và ít thoáng khí hơn PU, phù hợp hơn cho các ca làm việc ngắn hơn hoặc các vai trò cố định cụ thể.
• 3.Hiệu suất phòng sạch: Có độ bền cao và chống lại hầu hết các hóa chất và sự cố tràn công nghiệp thông thường. Độ bền: Cực kỳ bền và tiết kiệm chi phí. Tuy nhiên, chất làm dẻo được sử dụng để giữ cho PVC dẻo dai cuối cùng sẽ bị hao mòn, khiến nó dễ bị nứt khi sử dụng nhiều.

Bảng so sánh giày chống tĩnh điện ESD:

Mẹo bảo quản giày chống tĩnh điện ESD

Bảo quản hay bảo dưỡng đúng cách giày chống tĩnh điện (ESD) đảm bảo chúng có khả năng tản tĩnh điện hiệu quả và bảo vệ các thiết bị nhạy cảm. Để bảo dưỡng, hãy thường xuyên lau sạch đế và phần trên của giày bằng khăn ẩm và chất tẩy rửa nhẹ, tránh giặt hoặc ngâm ở nhiệt độ cao, bảo quản ở nơi khô ráo, thoáng mát và thường xuyên kiểm tra điện trở của giày. Giữ cho giày chống tĩnh điện của bạn luôn hiệu quả và kéo dài tuổi thọ bằng cách làm theo các hướng dẫn sau:

• 1.Vệ sinh và chăm sóc tránh hóa chất mạnh: Không bao giờ sử dụng dung môi mạnh, sáp hoặc chất tẩy rửa hóa học, vì chúng có thể làm hỏng chất liệu phần trên và làm giảm khả năng dẫn điện của giày.
• 2.Tránh ngâm và giặt máy: Không giặt máy hoặc ngâm giày. Thay vào đó, hãy nhẹ nhàng lau phần trên bằng khăn mềm ẩm.
• 3.Chà đế an toàn: Nếu bụi bẩn bám vào đế, hãy sử dụng bàn chải da lộn để làm sạch cẩn thận các kẽ hở mà không làm thủng hoặc làm bong tróc vật liệu dẫn điện.
• 4.Phơi khô tự nhiên: Không bao giờ sấy khô giày bằng máy sưởi hoặc máy sấy tóc. Nhiệt độ cao có thể làm biến dạng vật liệu. Luôn phơi khô chúng ở nơi thoáng khí.

Sử dụng đúng cách

• 1.Bỏ tất cách điện: Không mang tất len ​​dày, tất cách điện hoặc sử dụng miếng lót giày cách điện không chính hãng. Những vật liệu này làm gián đoạn đường dẫn điện xuống sàn.
• 2.Sử dụng miếng lót giày đi kèm: Luôn sử dụng miếng lót chống tĩnh điện chuyên dụng đi kèm với giày. Nếu sử dụng miếng lót ESD, hãy đảm bảo các sợi dẫn điện còn nguyên vẹn.
• 3.Mang giày kín hoàn toàn: Đảm bảo gót chân tiếp xúc hoàn toàn với bên trong giày. Tránh đi nhón chân hoặc mang giày với gót gập xuống.
• 4.Kết hợp với sàn ESD: Giày chống tĩnh điện chỉ hoạt động đúng cách khi được mang trên bề mặt sàn dẫn điện hoặc tiêu tán tĩnh điện.

Bảo quản và kiểm tra

• 1.Bảo quản đúng cách: Giữ giày ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp, độ ẩm và nhiệt độ quá cao hoặc quá thấp. Độ ẩm có thể làm nứt da và làm hỏng các bộ phận của đế giày.
• 2.Kiểm tra thường xuyên: Giày ESD sẽ xuống cấp theo thời gian. Kiểm tra định kỳ điện trở của giày bằng máy kiểm tra tĩnh điện (ESD) để đảm bảo chúng vẫn nằm trong giới hạn an toàn.
• 3.Thay thế khi bị mòn: Nếu đế giày bị mòn nhiều, nứt hoặc các dải/sợi dẫn điện bị hư hỏng, cần phải thay thế ngay lập tức để đảm bảo an toàn.
