Máy khò nhiệt là gì?

Máy khò nhiệt hay còn gọi là súng thổi khí nóng là một dụng cụ sử dụng khí nóng thổi từ thanh gia nhiệt để hàn và tháo linh kiện. Dựa trên nguyên lý hoạt động, phần chính của mạch điều khiển súng thổi khí nóng bao gồm mạch khuếch đại tín hiệu nhiệt độ, mạch so sánh, mạch điều khiển thyristor, cảm biến và mạch điều khiển quạt.

➢Xem thêm: Màng co nhiệt PVC

Ngoài ra, để cải thiện hiệu suất tổng thể của mạch, nên tích hợp các mạch phụ trợ như mạch hiển thị nhiệt độ, mạch trì hoãn ngắt và mạch phát hiện điểm giao nhau. Mạch hiển thị nhiệt độ giúp điều chỉnh nhiệt độ dễ dàng. Nhiệt độ hiển thị là nhiệt độ thực tế của mạch và người vận hành có thể tự điều chỉnh theo nhiệt độ hiển thị trong quá trình vận hành.

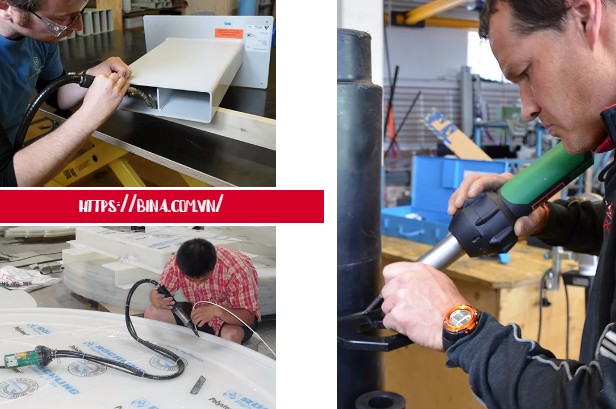

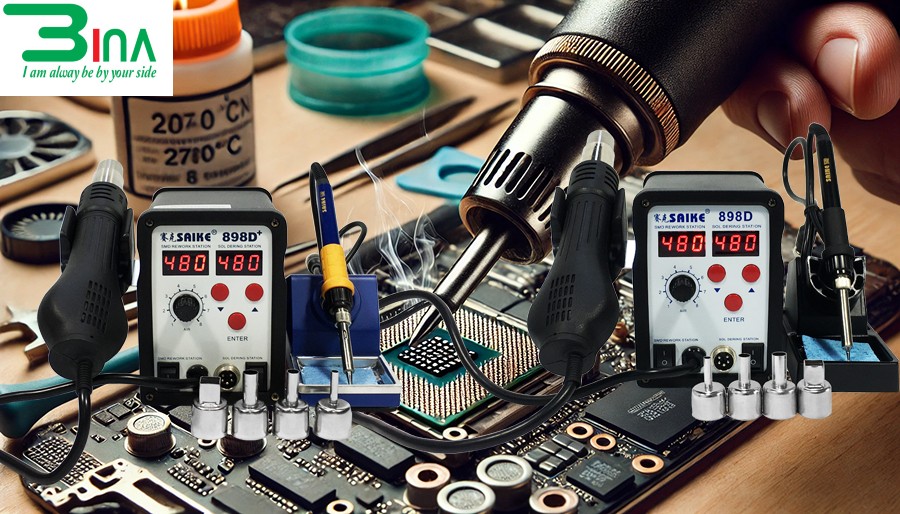

Giới thiệu về máy khò hơi nóng

Súng hơi nóng là một trong những dụng cụ được sử dụng phổ biến nhất trong sửa chữa điện thoại di động, và yêu cầu về quy trình cũng rất cao. Súng hơi nóng được sử dụng cho mọi việc, từ tháo lắp các linh kiện nhỏ đến các mạch tích hợp lớn. Trong các tình huống khác nhau, có những yêu cầu đặc biệt về nhiệt độ và luồng khí của súng hơi nóng. Nhiệt độ quá thấp sẽ khiến các linh kiện hàn kém và nhiệt độ quá cao sẽ làm hỏng các linh kiện và bảng mạch. Luồng khí quá lớn sẽ thổi bay các linh kiện nhỏ. Đồng thời, việc lựa chọn súng hơi nóng cũng rất quan trọng. Đừng chọn súng hơi nóng giá rẻ vì giá thành.

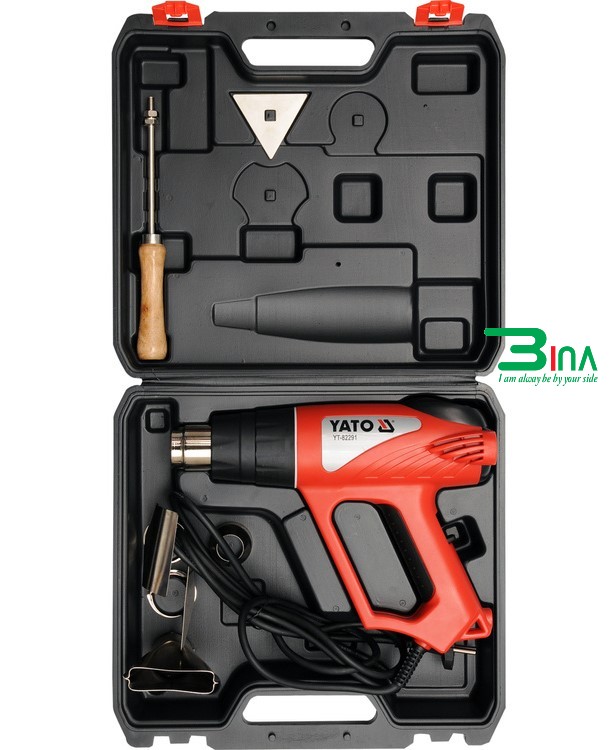

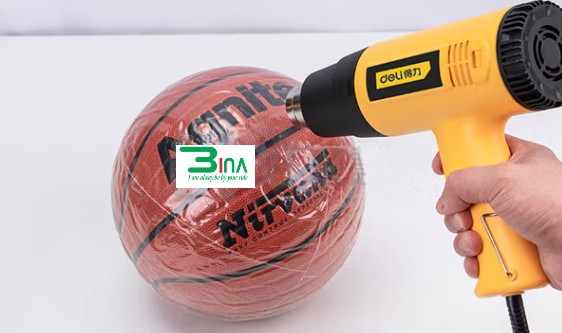

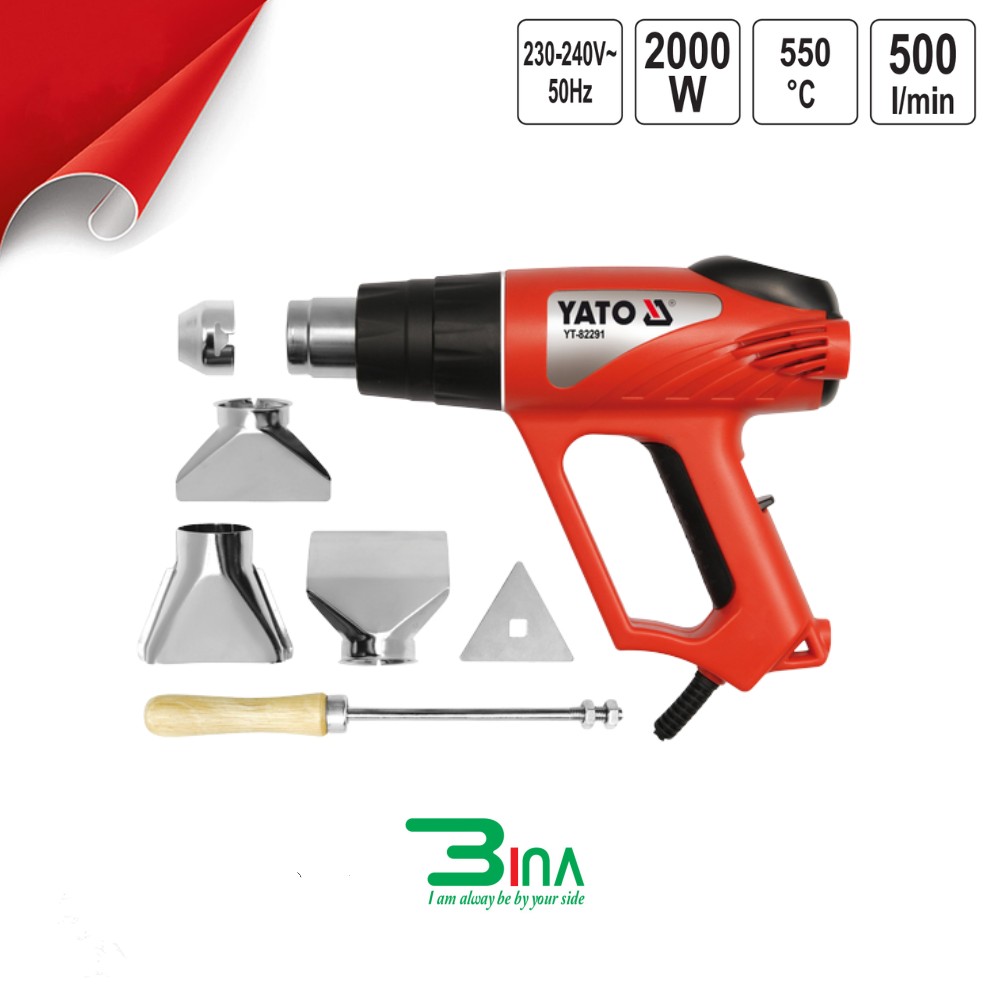

Cấu trúc máy khò

Súng hơi nóng chủ yếu bao gồm bơm máy khí nén, bảng mạch tuyến tính, bộ ổn định luồng khí, vỏ, cụm tay cầm, v.v. Một số tay cầm súng hơi nóng sử dụng nhựa kỹ thuật cao cấp chịu nhiệt độ cao đặc biệt với khả năng chịu nhiệt lên đến 300℃; một số máy thổi sử dụng quạt mạnh mẽ và không gây tiếng ồn với tuổi thọ hơn 30.000 giờ để đáp ứng yêu cầu về đầu ra khí xoắn ốc công suất cao; Một số ống khí nóng sử dụng cấu trúc tháo rời xoắn ốc; một số dây gia nhiệt sử dụng lõi gia nhiệt có thể tháo rời và thay thế được thiết kế đặc biệt.

Nguyên lý hoạt động máy thổi hơi nóng

Các loại súng khí nóng khác nhau có nguyên lý hoạt động khác nhau. Nguyên lý hoạt động cơ bản là: một máy thổi khí mini được sử dụng làm nguồn khí và một dây gia nhiệt điện được sử dụng để làm nóng luồng khí, sao cho nhiệt độ của luồng khí đạt đến nhiệt độ cao từ 200℃ đến 480℃, đây là nhiệt độ có thể làm tan chảy mối hàn. Sau đó, vòi phun khí được sử dụng để dẫn hướng làm nóng các chi tiết cần hàn và khu vực làm việc. Ngoài ra, để thích ứng với các môi trường làm việc khác nhau và đạt được mục đích đo lường và kiểm soát nhiệt độ trong các mạch điện chung, một số loại súng khí nóng còn sử dụng cảm biến hướng được lắp đặt trong tay cầm của súng khí nóng để xác nhận vị trí làm việc của tay cầm, từ đó xác định súng khí nóng ở các trạng thái làm việc khác nhau: đang hoạt động, chờ và tắt. Vấn đề chính của loại súng hơi nóng này là nhiệt độ không ổn định, dao động và luồng khí cũng không ổn định. Thang đo của loại súng hơi nóng này chỉ điều chỉnh công suất, vì vậy nhiệt độ tăng rất chậm khi bật, mất vài phút, sau đó nhiệt độ tăng đột ngột. Nếu không cẩn thận, bạn có thể làm cháy đồ vật. Ví dụ như bộ khuếch đại công suất, CPU, bảng mạch, v.v. Mặc dù cũng có chức năng phát hiện nhiệt độ, nhưng dường như nó chỉ được sử dụng để bảo vệ quá nhiệt chứ không thực sự điều chỉnh giá trị nhiệt độ. Bạn không nên thường xuyên làm hỏng điện thoại để tiết kiệm tiền.

1.Loại tiêu chuẩn: Với mức giá khoảng 2 triệu – 3 triệu, thang đo của loại súng hơi nóng này thực sự được sử dụng để điều chỉnh nhiệt độ. Nó nóng lên nhanh chóng khi bật, đạt nhiệt độ mục tiêu trong vài chục giây và nhiệt độ không tăng tuyến tính. Nó có thể được điều chỉnh trong phạm vi nhỏ và luồng khí tương đối ổn định. Nó phù hợp để sửa chữa điện thoại di động. Tôi đã sử dụng loại súng thổi khí nóng này rất tốt; ví dụ, CPU của máy 3508 của tôi không bị cháy ở mức trên 90%.

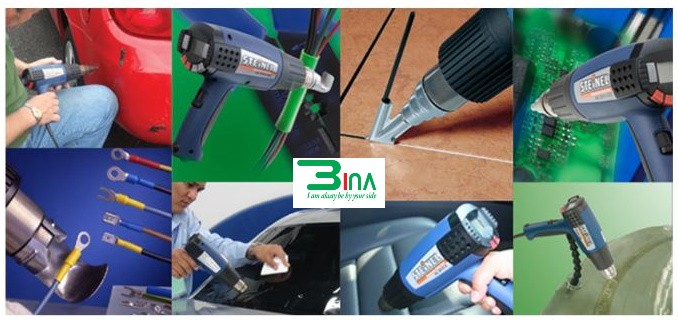

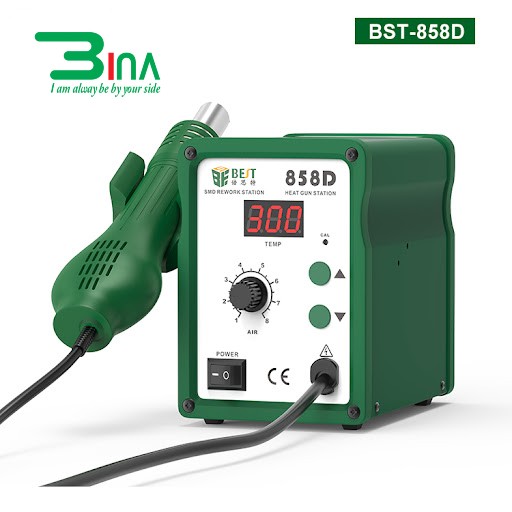

2.Loại hiển thị nhiệt độ kỹ thuật số: Loại này về cơ bản giống với loại thứ hai về hiệu suất, ngoại trừ việc nó có màn hình hiển thị nhiệt độ kỹ thuật số. Một số loại rất chính xác. Tuy nhiên, một số màn hình hiển thị không chính xác và dễ gây ra hiểu lầm. Ngoài ra, tùy thuộc vào nhà sản xuất và ngày sản xuất, các mẫu cũ hơn có thể không thực tế.
3.Ngoài ra, tôi đã đo nhiệt độ hoạt động thực tế bằng nhiệt kế kỹ thuật số: (vòi phun nhỏ) 350-400 độ C tại cửa thoát khí, khoảng 300-350 độ C ở khoảng cách 1 cm và 260-300 độ C ở khoảng cách 2 cm. Có thể kiểm tra nhiệt độ này bằng đồng hồ vạn năng kỹ thuật số có nhiệt kế. Trong khi đó, một số máy có chỉ báo nguồn hoặc các chỉ báo điện áp/dòng điện khác. Một số bộ phận có thể thay thế được. Nếu sử dụng súng thổi khí nóng không có màn hình hiển thị nhiệt độ kỹ thuật số, bạn có thể ước tính nhiệt độ bằng cách thổi khí vào một tờ giấy ở khoảng cách 3 cm. Nếu giấy không chuyển sang màu đen nhanh chóng mà chuyển dần sang màu vàng, thì giấy đã sẵn sàng.
4.Loại nhiệt độ cao: Súng khí nóng nhiệt độ cao có thể đạt nhiệt độ lên đến 800℃ hoặc thậm chí 900℃ và phải được gắn vào thiết bị và kết nối với nguồn khí nén hoặc khí áp suất cao để hoạt động.

Súng khí nóng nhiệt độ cao thường có một hoặc hai cảm biến nhiệt độ tích hợp để kiểm soát nhiệt độ và cũng có thiết bị chống cháy khô tích hợp để ngăn bộ phận gia nhiệt quá nhiệt và cháy do luồng khí không đủ.

Hướng dẫn sử dụng

Mẹo và phương pháp sử dụng súng thổi khí nóng: Tháo CPU

Khi tháo CPU, hãy tháo đầu phun ra khỏi súng thổi khí nóng. Đặt nhiệt độ ở mức 6 và lưu lượng khí ở mức 7-8. Khi nhiệt độ thực tế là 280-290 độ C, đầu phun nên cách CPU khoảng 8cm. Điều chỉnh độ cao nếu cần. Ví dụ, đối với CPU 3508, hãy giữ súng thổi khí nóng ở một góc và thổi về phía bốn cạnh của CPU, cố gắng hướng luồng khí nóng xuống dưới CPU. Điều này sẽ giúp tháo CPU ra nguyên vẹn dễ dàng.

Cách khắc phục sự cố hỏng bo mạch chủ Hầu hết các trường hợp hỏng bo mạch chủ và mất tiếp xúc là do xử lý không đúng cách, đặc biệt là với CPU có lớp keo dính ở mặt sau. Tôi sẽ chia sẻ kinh nghiệm tháo CPU có lớp keo dính của mình. Đặt nhiệt độ của súng thổi khí nóng ở mức 5,5 độ C và lưu lượng khí ở mức 6,5-7 (nhiệt độ thực tế là 270-280 độ C). Làm nóng CPU trực tiếp theo hướng lên và xuống. Như bạn đã biết, keo dán CPU sẽ mềm ra khi được làm nóng, chẳng hạn như keo dán từ CPU Samsung hoặc Philips. Trước tiên, hãy làm nóng và làm sạch keo dán xung quanh CPU trước khi xử lý. Làm nóng CPU đều cho đến khi toàn bộ mối hàn bên dưới tan chảy trước khi tháo ra. Điều này sẽ ngăn ngừa hiện tượng gãy và mất tiếp điểm. Bạn có thể tùy ý muốn giữ keo dán trên bo mạch chủ hay trên CPU.

Bạn có thể tự làm tua vít đầu dẹt bằng cách sử dụng tấm thép từ mỏ hàn. Cắt một miếng rộng 2cm và mài thành hình lưỡi dao. Kẹp chặt bằng một dụng cụ chuyên dụng. Sau khi làm tan chảy mối hàn bên dưới CPU, hãy lắp tua vít tự chế của bạn vào bên dưới CPU. Nếu bạn muốn bôi keo dán vào CPU, chỉ cần lắp tua vít dọc theo bo mạch chủ. Bạn có biết tại sao dây điện và các tiếp điểm bị đứt không? Đó là do quá trình làm nóng không đều; hầu hết mối hàn bên dưới CPU đã tan chảy, nhưng một phần nhỏ không tan chảy hoàn toàn. Mọi người nên lưu ý tại sao các dây điện và các tiếp điểm bị đứt lại nhiều hơn ở một khu vực nhỏ trên bo mạch chủ, trong khi các khu vực rộng khác vẫn không bị ảnh hưởng. Nguyên nhân là do bạn đã không làm nóng CPU đều bằng súng hơi nóng.

Hút chì: Việc hút chì hoặc tháo các ổ cắm cáp ruy băng nhựa, ổ cắm bàn phím và một số loại vòng hàn tương tự như việc hút chì bộ khuếch đại. Điều quan trọng nhất là kiểm soát nhiệt độ và luồng khí của súng hơi nóng.

Khi hàn CPU hoặc các IC BGA khác, hiện tượng đoản mạch thường xảy ra. Tại sao đôi khi hiện tượng đoản mạch lại xảy ra khi thay thế CPU hoặc các IC BGA khác? Theo kinh nghiệm của tôi, khi hàn CPU hoặc các IC BGA khác, điều quan trọng nhất là phải làm sạch kỹ lưỡng khu vực bên dưới vị trí IC BGA của bo mạch chủ, bôi chất trợ dung và làm sạch cả IC. Điều quan trọng nhất là đảm bảo IC được đặt chính xác trên bo mạch chủ. Nếu IC không được đặt chính xác, nó sẽ tự động định vị lại khi chất hàn tan chảy và bạn sẽ không biết liệu nó có bị lệch hay không. Do đó, hãy chú ý đến vị trí chính xác của IC trên bo mạch chủ. Sử dụng súng hơi nóng với lưu lượng khí thấp và nhiệt độ 270-280 độ C, bạn có thể tự điều chỉnh. Khi hàn IC, bạn cũng nên chú ý đến kích thước của bi hàn. Bi hàn lớn hơn sẽ yêu cầu IC di chuyển ít hơn trong quá trình hàn để tránh bi hàn lăn vào nhau và gây đoản mạch. Bi hàn nhỏ hơn cho phép phạm vi di chuyển rộng hơn.

Thận trọng khi sử dụng khò

1. Không sử dụng súng nhiệt với dụng cụ cạo hóa chất (nhựa).
2. Sau khi sử dụng, hãy loại bỏ sơn khô khỏi vòi phun hoặc dụng cụ cạo để tránh hỏa hoạn.
3. Sử dụng ở nơi thông thoáng, vì cặn sơn còn sót lại từ sơn gốc chì rất độc hại.
4. Không sử dụng súng nhiệt như máy sấy tóc.
5. Không hướng luồng khí nóng vào người hoặc động vật.
6. Không chạm vào vòi phun trong khi sử dụng hoặc ngay sau khi sử dụng súng nhiệt. Tay cầm của súng nhiệt phải khô ráo, sạch sẽ và tránh xa dầu mỡ.
7. Để súng nhiệt nguội hoàn toàn trước khi cất giữ.

Cài đặt nhiệt độ

Thông báo:

a.50℃—150℃ (122—300OF): Rã đông ống đông lạnh
b.205℃—230℃ (400—450OF): Uốn ống nhựa hoặc làm mềm sơn hoặc bột khô
c.230℃—290℃ (450—550OF): Làm mềm keo dán
d.425℃—455℃ (800—850OF): Làm mềm vật liệu hàn
e.480℃—510℃ (900OF—950OF): Nới lỏng bu lông gỉ
f.520℃—550℃ (1000OF—1100OF): Tẩy sơn
m.550℃—(1022OF): Bắt đầu đóng cặn

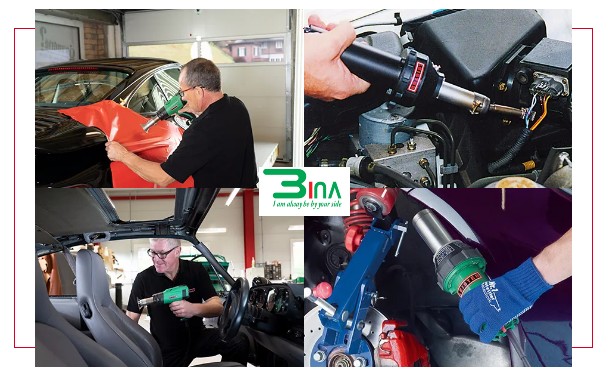

Hướng dẫn sử dụng súng hơi nóng

1. Trước khi sử dụng, đảm bảo nối đất chắc chắn để tránh tĩnh điện làm hỏng các bộ phận.
2. Điều chỉnh nhiệt độ và luồng khí đến mức phù hợp. Điều chỉnh nhiệt độ và luồng khí của súng hàn khí nóng tùy theo hình dạng đầu phun và đặc điểm yêu cầu công việc. Thời gian hàn cho các linh kiện nhỏ như điện trở và tụ điện là khoảng 5 giây; đối với IC thông thường, khoảng 15 giây; đối với BGA nhỏ, khoảng 30 giây; và đối với BGA lớn, khoảng 50 giây (ví dụ: đối với súng hàn khí nóng Hakko 850B có đầu phun A1130, hãy đặt luồng khí ở mức 1 và nhiệt độ ở mức 3.5; nếu không có đầu phun, hãy đặt cả luồng khí và nhiệt độ ở mức 4. Đối với màn hình kỹ thuật số ATTEN850D có đầu phun A1130, hãy đặt luồng khí ở mức 3 và nhiệt độ ở mức 350 độ C; nếu không có đầu phun, hãy đặt luồng khí ở mức 4.5 và nhiệt độ ở mức 380 độ C).
3. Khi bật công tắc nguồn, hãy làm nóng súng khí nóng trước khi hàn cho đến khi nhiệt độ ổn định. Khi sử dụng súng khí nóng, hãy làm nóng đều từ 1-2 cm phía trên linh kiện, không chạm vào linh kiện. Trong quá trình tháo hàn, hãy cẩn thận để bảo vệ an toàn cho các linh kiện xung quanh.
4. Không sử dụng lực quá mạnh khi lắp vòi phun. Không đập mỏ hàn xuống bàn làm việc để tránh làm hỏng dây nhiệt và kính chịu nhiệt.
5. Hết sức thận trọng khi vận hành ở nhiệt độ cao. Không sử dụng súng khí nóng gần khí hoặc vật dễ cháy. Chú ý an toàn cá nhân. Khi thay thế linh kiện hoặc rời đi, hãy tắt nguồn và để súng nguội. Rút phích cắm điện nếu không sử dụng trong thời gian dài.
6. Sau khi hoàn thành công việc, hãy tắt công tắc nguồn. Quá trình làm mát tự động sẽ bắt đầu. Không rút phích cắm điện trong quá trình làm mát.
