Hướng dẫn toàn diện về vòng bi từ nguyên lý, chủng loại và ứng dụng đến vòng bi mini
Trong các thiết bị cơ khí như động cơ ô tô, quạt và dụng cụ điện, có một bộ phận nhỏ thiết yếu: vòng bi. Dù là thiết bị công nghiệp hay thiết bị thường ngày, vòng bi là cốt lõi của các cấu trúc cơ khí, và đặc biệt là vòng bi mini, là linh hồn của các thiết bị chính xác hiện đại.
Vòng bi là gì? Bí quyết cho hoạt động cơ học mượt mà hơn cho bạc đạn

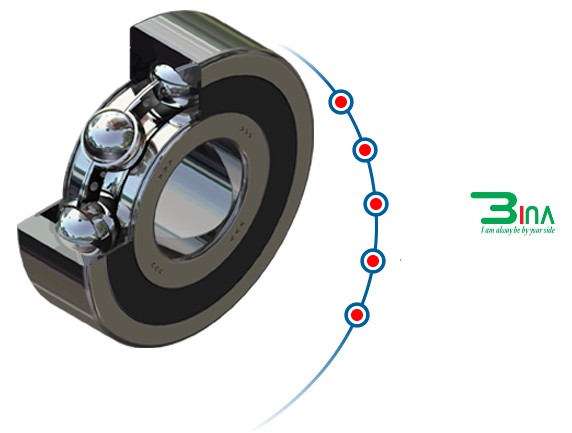

Vòng bi, còn được gọi là ổ trục, là một bộ phận được sử dụng để hỗ trợ trục quay, giảm ma sát và đảm bảo hoạt động ổn định. Nguyên lý hoạt động của vòng bi là đặt các chi tiết lăn (như bi thép hoặc con lăn) giữa các vòng trong và vòng ngoài. Điều này giúp phân bổ tải trọng, giảm mài mòn và tổn thất năng lượng trên các bề mặt tiếp xúc cơ học, đồng thời đảm bảo thiết bị hoạt động ổn định hơn.
►Xem thêm: Lưỡi cưa
Chức năng cốt lõi của vòng bi
- 1.Chịu tải: Bao gồm lực hướng tâm theo phương thẳng đứng và lực dọc trục theo phương ngang.
- 2.Hoạt động ổn định: Đảm bảo hoạt động ổn định và chính xác trong thời gian dài.
- 3.Giảm ma sát và tiêu thụ năng lượng: Điều này làm giảm nhiệt và hao mòn linh kiện do ma sát, kéo dài tuổi thọ.
- 4.Tăng tốc độ và hiệu suất: Điều này góp phần mang lại khả năng vận hành nhạy bén và mượt mà.
Cấu trúc chịu lực:

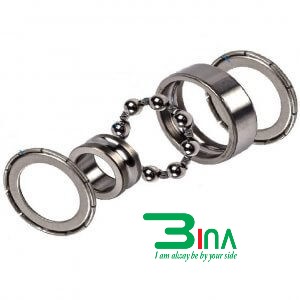

Cấu trúc ổ trục: Mặc dù ổ trục là bộ phận nhỏ nhưng cấu trúc của chúng rất đơn giản, chủ yếu bao gồm các bộ phận sau:
| Thành phần |
Mô tả chức năng |

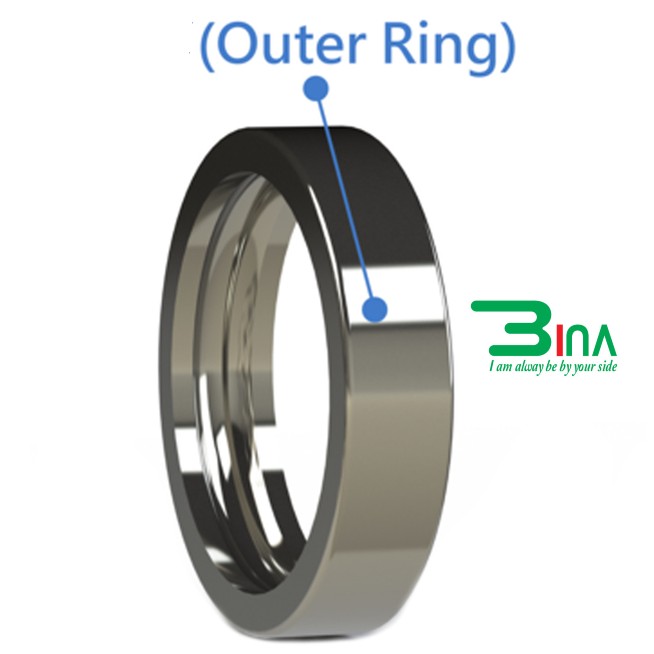

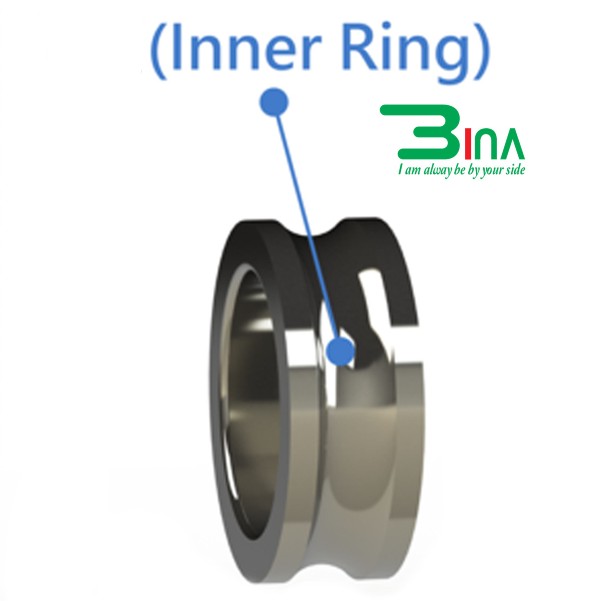

| Vòng trong/vòng ngoài |
Cung cấp các đường ray lăn tiếp xúc với trục và đế lắp |

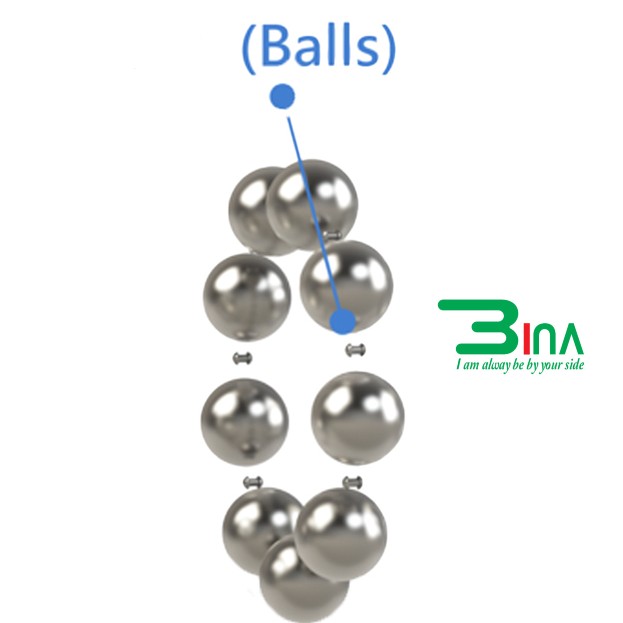

| Cơ thể lăn |
Chẳng hạn như bi thép, con lăn, v.v., có chức năng lăn và phân phối tải trọng |

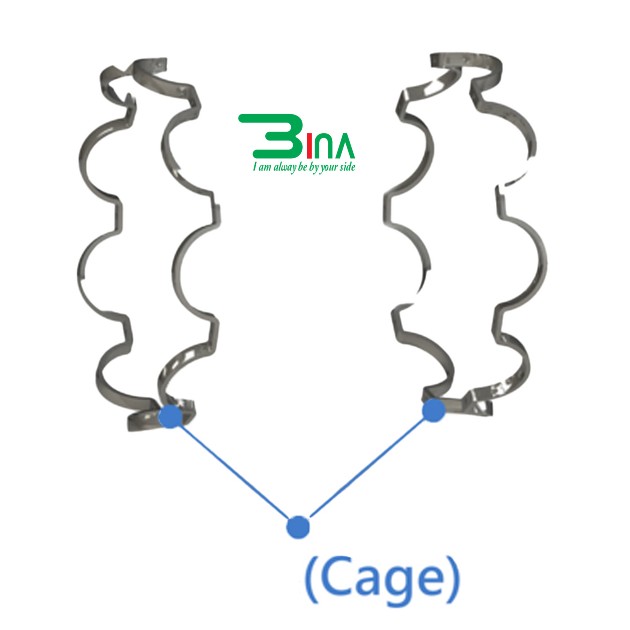

| Lồng |
Khoảng cách giữa các con lăn cố định để tránh va chạm và lệch hướng |

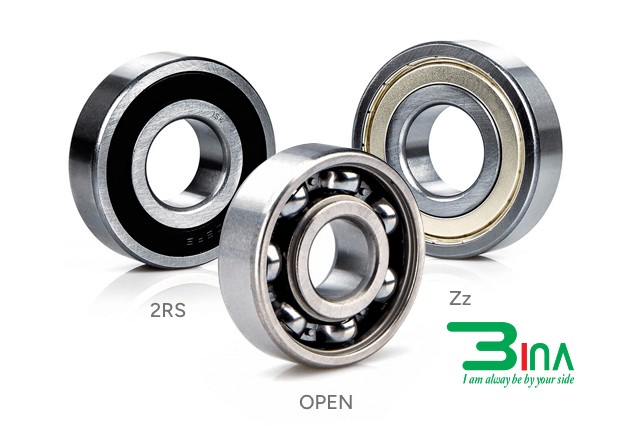

| Thiết bị niêm phong |
Ngăn chặn bụi, hơi ẩm và các vật lạ khác để kéo dài tuổi thọ và duy trì hoạt động ổn định |

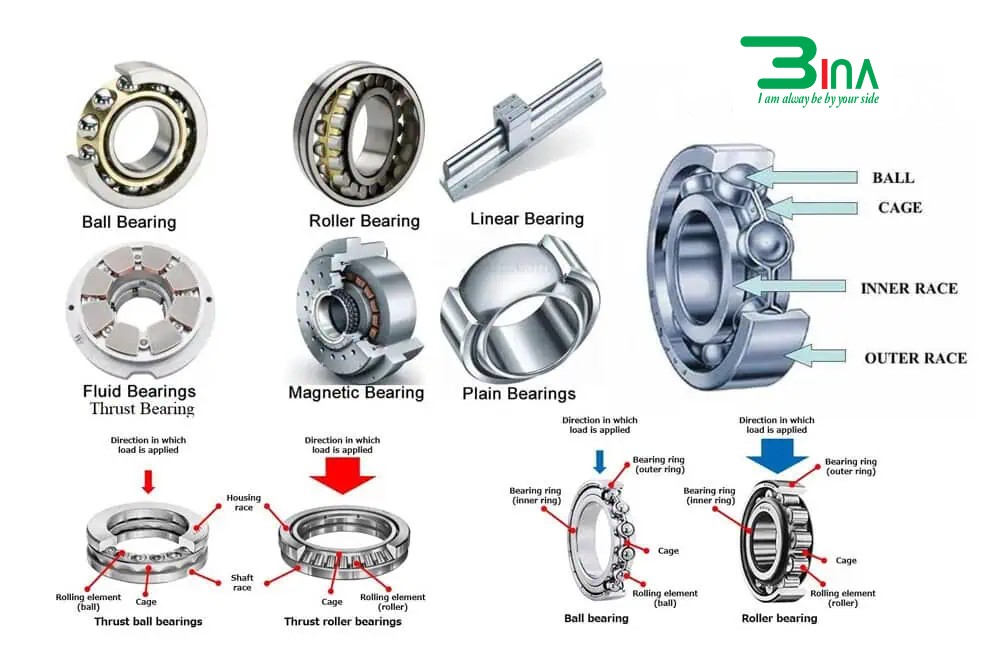

Các loại vòng bi và ứng dụng phổ biến bạc đạn
| Kiểu |
đặc điểm |
Ví dụ ứng dụng |

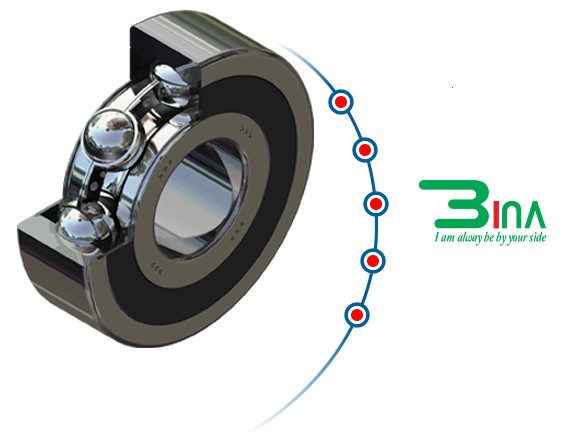

| Vòng bi |
Tốc độ cao, ma sát thấp, phù hợp với tải trọng hướng tâm + hướng trục nhỏ |
Quạt điện, đồ gia dụng, động cơ nhỏ |

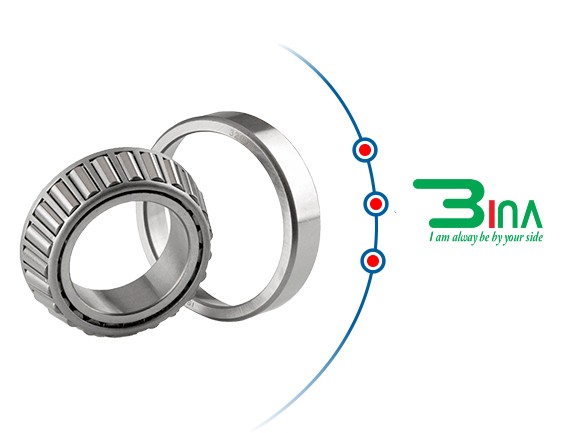

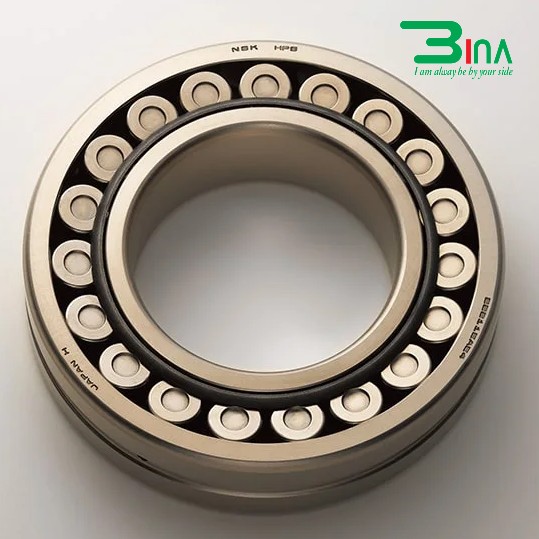

| Vòng bi lăn |
Khả năng chịu tải cao, phù hợp cho các ứng dụng nặng |
Máy móc công nghiệp, thiết bị vận chuyển |
| ổ trục đẩy |
Được thiết kế để chịu được tải trọng trục |
Nền tảng quay, thiết bị đẩy trục vít |
| Vòng bi tiếp xúc góc |
Chịu tải trọng hướng tâm và hướng trục đồng thời, phù hợp cho các ứng dụng có độ chính xác cao và tốc độ cao |
Máy CNC, thiết bị laser |
| Vòng bi trượt |
Cấu trúc đơn giản, chi phí thấp, chủ yếu được sử dụng trong các thiết bị trượt tốc độ thấp |
Đồ nội thất, thanh trượt ngăn kéo |

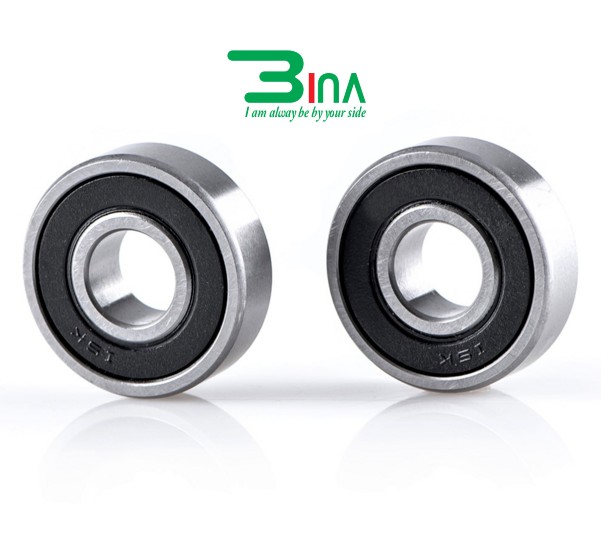

Vòng bi mini? Sự khác biệt là gì?
Vòng bi mini có đường kính ngoài nhỏ hơn 10mm và đường kính trong thường bắt đầu từ 1mm. Thiết kế của chúng tập trung vào “trọng lượng nhẹ, độ chính xác cao và ma sát thấp”, giúp chúng cực kỳ hiệu quả trong các thiết bị có không gian chật hẹp và hạn chế về trọng lượng.
Bốn đặc điểm chính của vòng bi mini:
- ✅ Trọng lượng nhẹ
- ✅ Ma sát thấp và tiếng ồn thấp
- ✅ Độ chính xác và độ nhạy cao
- ✅ Phù hợp với môi trường tốc độ cao, độ rung thấp
Các loại và cấu trúc phổ biến của vòng bi thu nhỏ:
| Loại vòng bi |
Tính năng và công dụng |
| Vòng bi thu nhỏ |
Loại phổ biến nhất, được sử dụng rộng rãi |

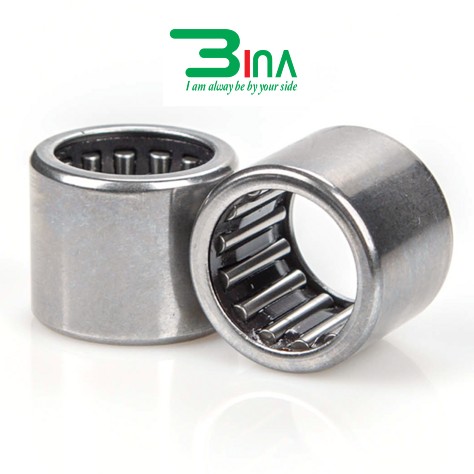

| Vòng bi lăn thu nhỏ |
Khả năng chịu tải cao, phù hợp với điều kiện tốc độ cao + tải trọng cao |
| Vòng bi mặt bích |
Với mặt bích định vị để lắp đặt dễ dàng và chính xác |

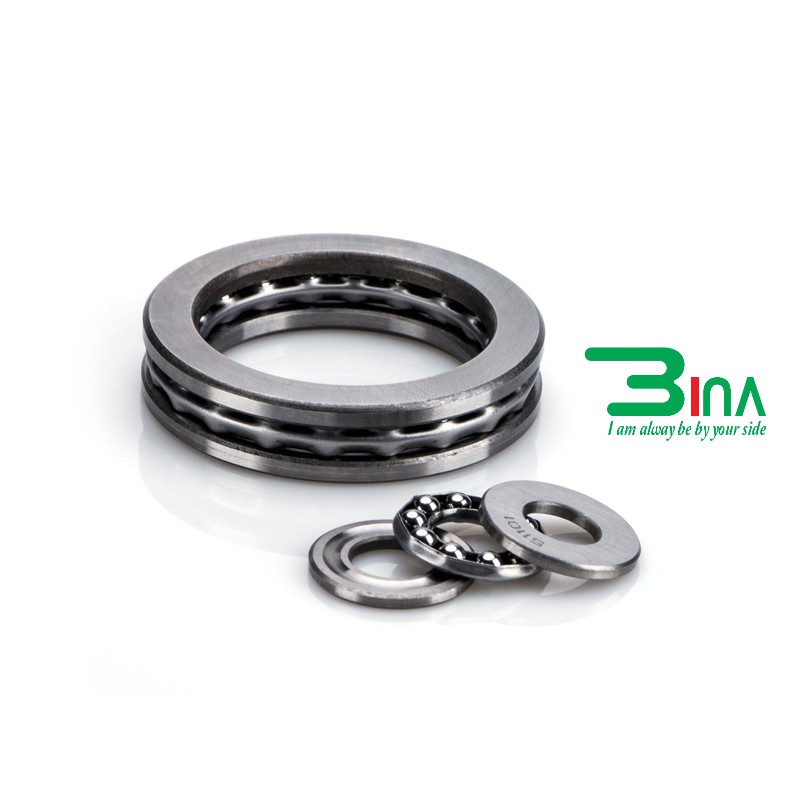

| Vòng bi thu nhỏ đẩy |
Chịu áp lực trục, thường được sử dụng trong động cơ chính xác |
| Vòng bi mỏng |
Thiết kế mỏng và nhẹ, phù hợp lắp đặt ở không gian cực kỳ hẹp |
| Vòng bi thu nhỏ tiếp xúc góc |
Tốc độ cao và độ chính xác cao, có khả năng chịu được tải trọng đa hướng |
| Vòng bi thu nhỏ hướng tâm |
Đối với tải trọng thẳng đứng, được sử dụng trong trục động cơ vi mô và các vị trí khác |
Vật liệu và hiệu suất ổ trục thu nhỏ
| Vật liệu |
Đặc trưng |
| thép không gỉ |
Chống ăn mòn, độ bền cao, thích hợp cho môi trường ngoài trời hoặc ẩm ướt |
| thép crom |
Rẻ hơn, chống mài mòn nhưng khả năng chống ăn mòn yếu |
| đồ gốm |
Ma sát thấp, khả năng chịu nhiệt độ cao, phù hợp cho các ứng dụng tốc độ cao và độ chính xác cao |
| Nhựa/Nhựa kỹ thuật |
Nhẹ, giá thành thấp, phù hợp với các bộ phận tốc độ thấp và không quan trọng |
| Vật liệu hỗn hợp |
Ví dụ, thiết kế bi gốm + vòng thép kết hợp độ bền và tốc độ cao. |
Ví dụ ứng dụng của vòng bi thu nhỏ
| Các lĩnh vực ứng dụng |
Thiết bị ứng dụng |
| Sản phẩm điện tử |
Quạt làm mát, động cơ ổ cứng |
| Thiết bị y tế |
Dụng cụ điện nhỏ, thiết bị hình ảnh |
| Ngành hàng không vũ trụ |
Động cơ đẩy nhỏ, linh kiện điều khiển bay, thiết bị radar |
| Ngành công nghiệp chính xác |
Thiết bị tự động hóa, mô-đun truyền động vi mô, thấu kính quang học |
| Mô hình và Đồ chơi |
Xe điều khiển từ xa, máy bay trực thăng, trục động cơ |
Điểm chính để chọn vòng bi phù hợp
- 1.Hiểu rõ ứng dụng và điều kiện tải trọng: Bạn đang tìm kiếm tốc độ cao? Hay bạn cần mang tải trọng nặng? Chỉ khi có yêu cầu rõ ràng, bạn mới có thể chọn đúng loại và thông số kỹ thuật.
- 2.Xác nhận không gian và kích thước lắp đặt: Mặc dù vòng bi mini có kích thước nhỏ, nhưng việc chọn sai kích thước vẫn có thể khiến kết cấu bị kẹt hoặc cản trở việc lắp đặt.
- 3.Chọn đúng vật liệu để kéo dài tuổi thọ và hiệu suất: Có yêu cầu đặc biệt nào như nhiệt độ cao, độ ẩm hoặc tiếng ồn thấp không? Sự khác biệt về vật liệu có thể ảnh hưởng đáng kể đến hiệu suất.
Từ cơ bản đến ứng dụng, vòng bi chính và vòng bi mini cùng một lúc.
Từ việc hỗ trợ chuyển động quay và phân phối tải trọng đến việc cải thiện độ chính xác và hiệu suất, vòng bi đóng một vai trò vô cùng quan trọng. Đặc biệt, vòng bi mini chính xác là chìa khóa để cải thiện hiệu suất và độ ổn định trong máy móc hiện đại.
