Kìm cắt cầm tay

Kìm là gì?

Kìm là một dụng cụ cầm tay dùng để kẹp và cố định phôi hoặc để xoắn, uốn và cắt dây kim loại. Kìm có hình chữ V và thường gồm 3 phần: tay cầm, hàm và hàm.

Kìm thường được làm bằng thép kết cấu carbon. Đầu tiên, chúng được rèn và cuộn thành hình dạng của một chiếc kìm, sau đó trải qua các quá trình cắt kim loại như mài và đánh bóng, cuối cùng được xử lý nhiệt.

Xem thêm: Kìm bấm cốt

Ý nghĩa cơ bản về kìm

Cán kìm được thiết kế thành 3 kiểu: cán thẳng, cán cong và cán cung theo dạng cầm. Kìm thường tiếp xúc với dây dẫn mang điện như dây điện nên tay cầm thường được bọc bằng ống bảo vệ làm bằng vật liệu cách điện như polyvinyl clorua để đảm bảo an toàn cho người vận hành.

Có nhiều loại kìm, các loại phổ biến bao gồm mũi nhọn, miệng phẳng, miệng phẳng, miệng tròn, miệng cong và các kiểu khác, có thể thích ứng với nhu cầu gia công các phôi có hình dạng khác nhau. Theo chức năng chính và đặc tính sử dụng, kìm có thể được chia thành kìm kẹp, kìm cắt dây, kìm tuốt dây, cờ lê ống, v.v.

Giới thiệu về kìm

Có nhiều loại kìm và có nhiều mục đích sử dụng. Chúng là dụng cụ cầm tay không thể thiếu để kẹp và cắt phôi trong công việc lắp ráp, sửa chữa và lắp đặt trong các ngành công nghiệp khác nhau. Nhưng nó có cấu tạo cơ bản chung, tức là bất kỳ chiếc kìm cầm tay nào cũng bao gồm ba phần: đầu kìm, chốt và tay cầm kìm. Nguyên lý cơ bản của kìm là sử dụng hai đòn bẩy, nối chéo bằng chốt tại một điểm ở giữa, sao cho hai đầu có thể chuyển động tương đối với nhau chỉ cần đầu đuôi được thao tác bằng tay thì đầu kia có thể di chuyển được. kẹp đồ vật. Để giảm lực mà người dùng sử dụng trong quá trình thao tác, theo nguyên lý đòn bẩy cơ học, tay cầm kìm thường được làm dài hơn đầu kìm, bằng cách này, có thể thu được lực kẹp mạnh hơn với lực nhỏ hơn để đáp ứng. yêu cầu sử dụng.

Ba phần của kìm như sau:

Một cặp tay cầm để giữ. Tay cầm kìm được thiết kế theo nguyên tắc công thái học để cầm nắm an toàn và thoải mái hơn. Trục nối, đây chính là điểm trục nối của kìm. Các điểm kết nối phải di chuyển êm ái, không bị lỏng lẻo, giúp cho việc đóng mở kìm dễ dàng bằng một tay. Đầu kìm có hàm kẹp hoặc lưỡi cắt. Các cạnh cắt của kìm được mài mịn để có hình dạng phù hợp. Hai lưỡi cắt (có lò xo) phải thật sắc và sát nhau chính xác thì mới dễ dàng cắt dây.

Điều này chuyển đổi một lực nhỏ bên ngoài (chẳng hạn như lực tay tác dụng lên cánh tay kìm) thành một lực lớn hơn, để kìm có thể kẹp hoặc cắt một cách hiệu quả. Khi ngoại lực tác dụng lên tay kìm tăng tỷ lệ với tỷ lệ đòn bẩy thì lực do miệng kìm tác dụng sẽ tạo ra một ngoại lực làm di chuyển kẹp. Nếu cần tạo ra một ngoại lực lớn thì khoảng cách từ tâm vị trí đinh tán của kìm đến tay cầm phải càng dài càng tốt và khoảng cách từ lỗ kẹp hoặc lỗ cắt đến tâm đinh tán phải càng ngắn càng tốt. càng tốt. Tuy nhiên, nhiều loại kìm không làm tăng lực tay đáng kể vì chúng chỉ giúp làm việc dễ dàng hơn ở những nơi khó thao tác, chẳng hạn như lắp ráp thiết bị điện tử và các ứng dụng điện tử, cơ khí chính xác.

Kìm thường được rèn từ thép kết cấu hợp kim và không hợp kim. Đối với kìm thông thường, chúng được làm bằng thép kết cấu cacbon chất lượng cao với hàm lượng cacbon là 0,45%. Kìm chất lượng cao và chịu lực cao được làm từ hàm lượng carbon cao và/hoặc các nguyên tố hợp kim như crom hoặc vanadi.

Nguồn gốc của kìm ở châu Âu có thể bắt nguồn từ hơn một nghìn năm trước Công nguyên, khi con người lần đầu tiên biết đúc gang. Kìm có thể dùng để giữ các khối sắt nóng trong quá trình đúc. Hình dáng của những chiếc kìm rèn từ xưa vẫn được giữ nguyên cho đến ngày nay, ít có sự thay đổi. Các loại kìm ngày càng mở rộng cùng với sự phát triển của thủ công mỹ nghệ, thương mại và công nghiệp hóa. Số lượng kìm đa năng đã tăng lên 100 loại. Số lượng kìm dành cho các ứng dụng đặc biệt cũng ngày càng tăng. Tất nhiên, những chiếc kìm đặc biệt này thường không có sẵn ở các dòng sản phẩm phổ thông. Đây là công ty duy nhất ở Đức sản xuất hơn 1 triệu chiếc kìm mỗi tháng và khoảng 50% trong số đó được xuất khẩu. Hầu hết trong số đó là các loại kìm đa năng như kìm cắt, kìm cắt dây, kìm bơm nước.

Về chức năng, sự khác biệt như sau:

• ①Dụng cụ cắt, có thể dùng để cắt hoặc cắt tỉa (kéo bên, kéo trước, kìm cắt tỉa, v.v.).
• ②Kéo cắt dây, có thể dùng để cắt và kẹp (kéo cắt dây, kìm chọn, kìm điện tử, v.v.).

Về cấu trúc bản lề thì có sự khác biệt như sau:

• ①Nối kiểu mông, chẳng hạn như kìm chế biến gỗ. Đầu kìm được gắn vào mông, loại bỏ nhu cầu phay và tán đinh.
• ②Nối cắt kéo đơn, chẳng hạn như máy cắt dây. Nghiền khớp đến một nửa độ dày để hai miếng kìm có thể được chèn vào nhau và lắp đặt.
• ③Kết nối bản lề kiểu tay áo, một tay cầm có rãnh, để tay cầm còn lại đi qua rãnh và bản lề ở khớp. Kìm có bản lề dạng ống bọc – ngoại trừ kìm bơm nước – khó sản xuất hơn khi sử dụng thép hợp kim cứng hơn nên giá thành sản xuất cao hơn. Vì vậy, so với hai phương pháp nối đầu tiên thì nó tương đối nhỏ.

Phân loại kìm

Kìm có thể được phân loại theo hiệu suất của chúng: loại cắt xoắn; loại cắt xoắn; Theo loại, nó có thể được chia thành: kìm thủy lực; kìm bấm dây; kìm tuốt dây thủy lực; Theo hình dạng, nó có thể được chia thành: miệng nhọn, miệng phẳng, miệng tròn, miệng cong, miệng xiên, miệng kim, cắt trên, cắt dây, kìm mang, v.v. Theo mục đích, nó có thể được chia thành: Kìm DIY, kìm cấp công nghiệp, kìm chuyên dụng, v.v. Theo hình thức cấu trúc, nó có thể được chia thành hai loại: mang đục lỗ và mang xếp chồng lên nhau. Các thông số kỹ thuật thông thường là: 4,5” (kìm mini), 5”, 6”, 7”, 8”, 9,5”, v.v.

Các loại chính như sau:

Máy cắt dây

Máy cắt dây gồm có đầu kìm và tay cầm kìm. Đầu kìm bao gồm hàm, miệng răng, lưỡi dao và lưỡi chém. Chức năng của từng bộ phận của kìm là:

• ① Răng có thể dùng để siết hoặc nới lỏng đai ốc;
• ② Lưỡi dao có thể dùng để cắt lớp cách điện bằng cao su hoặc nhựa của dây mềm, ngoài ra còn có thể dùng để cắt dây và các loại dây khác.
• ③ Máy chém có thể dùng để cắt các loại dây kim loại cứng như dây điện và dây thép;
• ④ Ống nhựa cách điện của kìm có thể chịu được điện áp trên 500V, có thể cắt dây bằng điện. Trong quá trình sử dụng, đừng vứt nó đi. Để tránh làm hỏng ống nhựa cách nhiệt. Máy cắt dây thường được các thợ điện sử dụng có nhiều thông số kỹ thuật khác nhau như 150mm, 175mm, 200mm và 250mm.

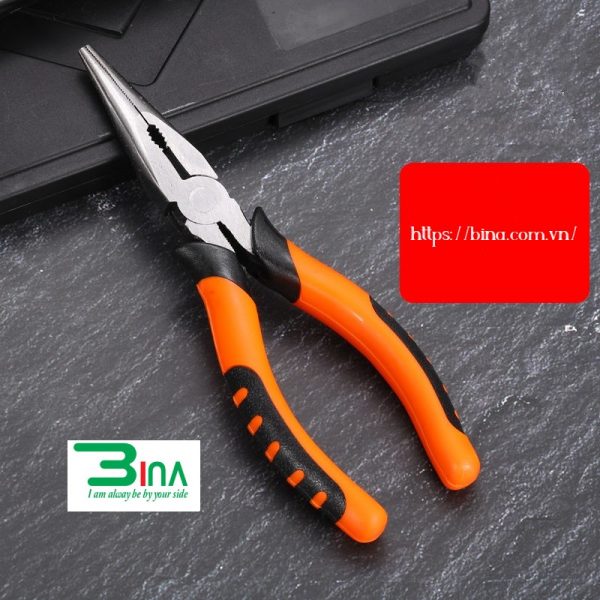

Kìm mũi kim

Kìm mũi nhọn hay còn gọi là kìm cắt, chủ yếu dùng để cắt dây đơn và dây nhiều sợi có đường kính nhỏ hơn, uốn các mối nối dây đơn, tước lớp nhựa cách điện, v.v.. Ngoài ra, chúng còn được sử dụng bởi thợ điện (đặc biệt là thợ điện nội bộ). ) Một trong những công cụ thường được sử dụng. Nó bao gồm một đầu, một cạnh dao và một tay cầm kìm. Tay cầm kìm mũi kim của thợ điện được bọc ống cách điện có điện áp định mức 500V. Vì đầu kìm mũi kim nhọn nên chỉ dùng được ở những không gian nhỏ. Phương pháp dùng kìm mũi kim để uốn các đầu nối dây là: đầu tiên uốn đầu dây sang trái, sau đó uốn sang phải theo chiều kim đồng hồ gần vít.

Máy rút dây

Kìm tuốt dây là một trong những công cụ thường được sử dụng bởi các thợ điện nội bộ, thợ sửa chữa động cơ và thợ điện thiết bị đo. Nó bao gồm một cạnh dao, một cổng uốn và một tay cầm kìm. Tay cầm của máy tuốt dây được bọc một lớp cách điện có điện áp làm việc định mức là 500V. Kìm tuốt dây thích hợp để tuốt dây cách điện bằng nhựa, cao su và dây lõi cáp.

Cờ lê ống

Cờ lê ống được sử dụng để buộc hoặc tháo các loại ống, phụ kiện đường ống hoặc các bộ phận tròn. Các công cụ phổ biến để lắp đặt và sửa chữa đường ống. Lớp lót của nó có thể uốn và đúc được. Nó cũng được làm bằng hợp kim nhôm, có đặc điểm là trọng lượng nhẹ, dễ sử dụng và không dễ bị rỉ sét.

Kìm bù đắp

Kìm lệch đôi khi còn được gọi là kìm chéo. Khi cắt dây, đặc biệt là khi cắt bỏ những đầu dây thừa sau khi dây đã quấn vào điểm hàn và đoạn chì quá dài sau khi cắm vào bảng mạch in thì dụng cụ có kìm offset là hiệu quả nhất. Kìm offset cũng được sử dụng phổ biến để thay thế các loại kéo thông thường trong việc cắt ống bọc cách điện, dây buộc cáp nylon, v.v. Kìm offset có chiều dài thân 160mm, tay cầm bằng nhựa cách điện được sử dụng phổ biến nhất.

Đặc trưng

Kìm thường bao gồm máy cắt dây, kìm mũi kim và máy cắt đường chéo. Nó được sử dụng để kẹp hoặc uốn các bộ phận kim loại mỏng và hình trụ và cắt dây kim loại. Lưỡi cắt bên của nó cũng có thể được sử dụng để cắt dây kim loại mỏng.

• 1.Chất liệu: Kìm được làm bằng thép crom vanadi chất lượng cao.
• 2.Rèn: Công nghệ tạo hình rèn nóng bằng cách rèn khuôn.
• 3.Xử lý nhiệt: Sử dụng công nghệ xử lý nhiệt điều khiển bằng máy tính để đảm bảo độ ổn định của độ cứng.
• 4.Xử lý bề mặt: Xử lý đánh bóng bề mặt.
• 5.Đặc điểm: Lưỡi cắt đã trải qua quá trình xử lý nhiệt đặc biệt để duy trì sự ổn định khi cắt lâu dài.
• 6.Độ cứng: HRC40-48.
• 7.Kéo: Đạt tiêu chuẩn DIN.

Những điều cần lưu ý

• ① Dùng tay phải dùng kìm. Đặt hàm của kìm vào trong để dễ kiểm soát vùng cắt. Dùng ngón út kéo căng giữa hai cán kìm để chống lại cán kìm và mở đầu kìm để có thể tách rời các cán kìm một cách linh hoạt.
• ②Lưỡi cắt của kìm có thể dùng để cắt lớp cách điện bằng cao su hoặc nhựa của dây mềm.
• ③Lưỡi kìm còn có thể dùng để cắt dây điện, dây sắt. Khi cắt dây sắt mạ kẽm số 8, dùng lưỡi dao cắt tới cắt xung quanh bề mặt vài lần, sau đó chỉ cần kéo nhẹ để đứt dây.
• ④Máy chém cũng có thể được sử dụng để cắt các dây kim loại cứng như dây điện và dây thép.
• ⑤Ống nhựa cách điện của kìm có điện áp trên 500V, có thể cắt dây khi đang cấp nguồn. Không vứt lung tung trong quá trình sử dụng để tránh làm hỏng ống nhựa cách điện.
• ⑥Không bao giờ dùng kìm làm búa.
• ⑦Không sử dụng kìm để cắt dây điện đôi vì điều này có thể gây đoản mạch.
• ⑧Khi dùng kìm quấn vòng để cố định dây cáp, hãy kẹp dây bằng răng của kìm và quấn theo chiều kim đồng hồ.
• ⑨ Chủ yếu được sử dụng để cắt dây đơn và nhiều sợi với đường kính nhỏ hơn, uốn cong các mối nối dây đơn và tước các lớp cách điện bằng nhựa.
